烘筒烘燥機——類型

clsrich — Fri, 04 Jun 2021 05:44:42 +0000

烘筒烘燥機的主要優點是烘燥效率比較高。這是因為烘筒烘燥機的載熱體是金屬,載濕體是空氣,因而在排出濕氣時不會損失太多的熱量,且機器結構比較緊湊,占地面積較小,損失的熱量少。因此,烘筒烘燥機在染整整理中被廣泛使用。

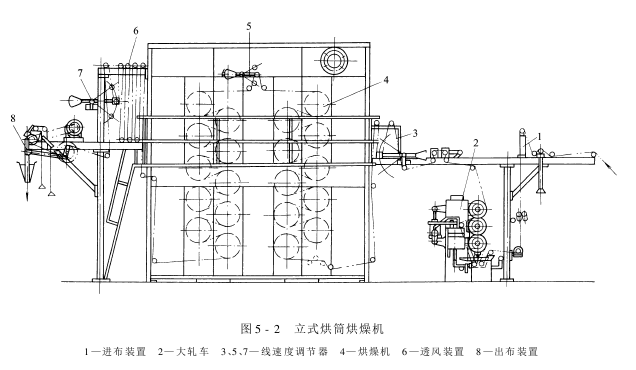

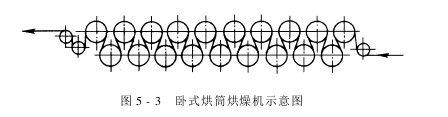

烘筒烘燥機按烘筒的排列方式可分為站式、臥式及橋式三種,分別如圖5-2～圖5-4所示。

1.站式烘筒烘燥機
這是目前染整整理中使用為廣泛的一種烘筒烘燥機。有單柱、雙柱、三柱和四柱等幾種類型,可根據實際工藝要求加以選用。每對站柱上安裝有數量為8只、10只或12只的烘筒。對于烘燥滌棉混紡化纖織物等織物的這種設備,后3只烘筒應改為冷卻輥筒,否則,后要添加2～3只冷卻輥筒,以降低織物的溫度,預防織物產生永久性折皺。
2.臥式烘筒烘燥機
在烘燥織物時所產生的濕熱空氣簡單排解散發,不致影響其他烘筒的烘燥能力。安裝、檢修、穿布和操作都比較方便。但由于設備占地面積較大,故較少使用。
3.橋式烘筒烘燥機
它是站式和臥式兩種烘燥機組成的混合式烘燥機,其大特點是結構緊湊。但它排解濕熱空氣較為困難,以致烘燥能力比其他兩種低,且結構復雜,安裝、檢修和操作都不方便。因此,在染整整理中很少使用。
