打緯機構

clsrich — Fri, 09 Apr 2021 03:03:35 +0000

打緯機構的作用是將已引入梭口的緯紗打入織口,以形成預期的織物。

1.打緯機構應滿足的條件

(1)在保證緯紗能順利飛過梭口的前提下,筘座動程完量的小,這樣可減輕對經紗的摩擦。

(2)當鋼筘打緯的瞬時速度為零時,加速度達到大,以提高打緯力;筘在后死心附近時的速度完量低,以利于引緯。

(3)在滿足打緯力前提下,筘座重量要輕,剛性要好,以利于提高織機轉速。

打緯機構的種類: 通常打緯機構有四連桿打緯,六連桿打緯和共軛凸輪打緯三種類型,圖2-17為三種機構的示意圖。

對于連桿式打緯機構,它的休閑特性取決于各桿件的長度及其相互間的比例關系,非常是曲軸半徑和牽手長度之比。

四連桿打緯機構的優點是結構簡單,高速運轉時休閑較平穩,振動相對較低。缺點是在后心時相對靜止時間短,緯紗飛行時間要求嚴格,不利于寬幅織機高速運轉。噴氣織機上采納的四連桿打緯機構多為短牽手形式,它比中、長牽手四連桿打緯機構在后心的相對靜止時間稍長,更有利于引緯,而在前心時加速度相對稍高,有利于打緯。四連桿打緯機構以及其打緯休閑、打緯休閑的位移曲線分別見圖2-18～圖2-20。

六連桿打緯機構相當于兩組四連桿機構的串聯,可以延長鋼筘在后心的相對靜止時間,同意緯紗飛行的時間更加充分,可以提高寬幅織機的轉速。

共軛凸輪打緯機構的優點是休閑規律可以根據織造工藝需要設計,在后心可以有較長的絕對靜止時間,引緯時間更加充分;打緯時可以得到較高的加速度,打緯力較大。缺點是整理精度要求高,制造難度大,成本高;振動大,能耗高。在同筘幅同轉速的前提下,能耗較四連桿機構高約50%。

上述三種打緯機構各有所長,各有所短,不存在誰優誰劣的問題。選用原則是筘幅在250cm以下時用四連桿打緯機構,筘幅在250cm以上時用六連桿打緯機構,織特厚重織物時用共軛凸輪打緯機構。

在圖2-19中,筘座擺至后死心時,筘槽和輔噴嘴在梭口中間引緯,筘座擺至前死心時,筘槽把緯紗推至織口。

因?yàn)樵诖蚓晞?dòng)程和車速相等的條件下,從三種打緯機構所能提供的打緯力來看,共軛凸輪的大,四連桿的小,即共軛凸輪打緯機構用來織造闊幅厚重織物較為合適。

目前日本機型多采納四連桿或六連桿打緯,歐洲機型多采納共軛凸輪打緯。

2.打緯機構的驅動(圖2-21)

主電動機的旋轉曲軸、連桿、搖桿搖軸前后擺動。

鋼筘借助于裝在搖軸上的筘座和壓條被固定好,將進入梭口的緯紗打入織口。

異型鋼筘屬于面料器材,是引緯系統中的一個重要組成部分,又是打緯機構中必不可少的部分。鋼筘的規格通常用筘號來表示。所謂筘號,即筘齒密度,根據織物經密大小選用。公制以10cm長度內的筘齒數表示;英制以每2英寸內的筘齒數表示?？椩觳煌?jīng)密的織物,需用不同筘號的鋼筘。鋼筘的質量直接影響織物質量。對鋼筘基本的要求就是組成一片鋼筘的全部筘片的厚度必須一致,各個相鄰筘片間的間隙也必須一致。

AAAVBJYTUJGHNH

打緯機構

clsrich — Wed, 31 Mar 2021 05:39:24 +0000

打緯機構的主要作用是將引入梭口的緯紗推向織口,使之和經紗緊密交錯形成織物。
二、打緯機構的類型
目前噴水織機主要采納連桿打緯。
連桿打緯機構是利用桿件把織機主軸的回轉休閑轉變?yōu)殇擉氐臄[動休閑。應用多的是四連桿打緯機構,也有在四連桿基礎上進展的六連桿打緯機構。此外為了適應某些織物品種,還有一些非常的多連桿打緯機構。這里主要介紹四連桿打緯機構。四連桿打緯機構結構簡單、制造方便、適于高速運轉,在無梭織機上應用廣泛。

圖3-15為某噴水織機的四連桿打緯機構的休閑簡圖。A為主軸,AB為曲柄,BC為連桿(牽手),D為搖軸,它們共同構成一曲柄搖桿機構。四連桿打緯機構的休閑特性可用C點的休閑來表示。如果連桿BC兩極端位置連線C₁ C₂ 的延長線通過主軸中心,則稱為軸向打緯機構;否則稱為非軸向打緯機構。主軸中心偏離C₁ C₂ 線的程度e,稱為非軸向偏度。主軸中心A若位于C₁ C₂ 線的上方,則e為正值,后止點位置小于180°;反之,為負值,后止點位置大于180°。
連桿BC長度L和曲柄AB長度R的比值L/R和非軸向偏度e的大小,都影響C點的休閑,也就是影響鋼筘的休閑。其中以比值L/R的影響為主。按照比值L/R的大小,打緯機構可分為長牽手打緯機構、中牽手打緯機構和短牽手打緯機構。一般來說,L/R>6,稱為長牽手打緯機構;L/R=3～6,稱為中牽手打緯機構;L/R<3稱為短牽手打緯機構。按照連桿機構休閑分析方法,可得出C點的休閑規律。連桿BC越短,當曲柄處于前死心(0°)時,鋼筘的休閑加速度大,有利于打緯,所以短牽手打緯機構適宜于寬幅、厚重織物的織造,如噴水織機上,L/R<3,牽手相當短。但是,牽手越短,鋼筘休閑的加速度變化就越大,加劇了織機的振動,不利于高速,一般配以輕筘座加以彌補,以適應高速,減少振動。中、長牽手打緯機構則多用于輕型、窄幅的織機上。

AAAGFHTRYKUYIU7OUP

打緯機構

clsrich — Wed, 10 Mar 2021 02:50:57 +0000

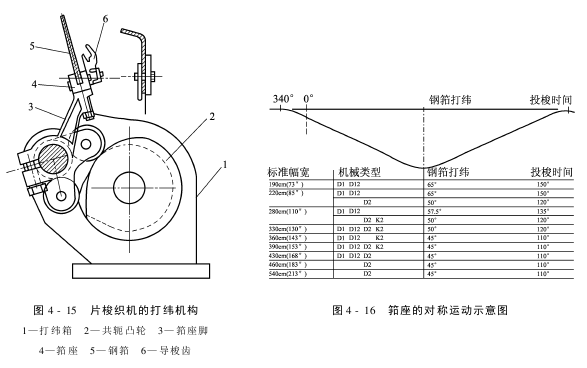

片梭織機的打緯機構如圖4-15所示,它主要打緯箱1、共軛凸輪2、筘座腳3、筘座4、鋼筘5和導梭齒6等構成。
打緯時,由位于打緯箱1內的共軛凸輪2,帶動筘座腳3、筘座4、鋼筘5和導梭齒6向前打緯。引緯時,筘座停留在后面的位置,和此同時,導梭齒和投梭和接梭裝置的固定導梭件排成一線。在片梭織機上共有3～5個打緯箱,如190cm有效寬度織機采納3只共軛凸輪打緯箱。540cm有效寬度織機采納5只共軛凸輪打緯箱。共軛凸輪的下半部浸在打緯箱的油浴中,當凸輪回轉時,油液就被帶上,可以潤滑裝在打緯箱中的各種傳動部件。
通過優化設計共軛凸輪的曲線,使筘座打緯休閑為對稱休閑曲線,即向前休閑的時間和向后休閑的時間相等。筘座的對稱休閑如圖4-16所示。筘座質量輕,在片梭飛行時,筘座在后死心位置靜止不動。鋼筘的打緯角向經紗一邊傾斜4°,以便優化織物外觀。采納楔形筘夾,8mm厚的筘條為標準型,12mm厚的筘條為雙排筘和織篩網的鋼筘。
