http://www.caifengbao.com 防火布料 阻燃面料 Mon, 11 Nov 2024 08:27:35 +0000 zh-CN hourly 1 https://wordpress.org/?v=4.5.32 開口機構 http://www.caifengbao.com/archives/1016 Fri, 09 Apr 2021 03:03:43 +0000 http://www.caifengbao.com/archives/1016 開口機構是織機五大機構之一,是形成織物所必需的重要機構。它的任務是根據織物組織的要求,依次將穿入各頁綜框上的經紗分成上下兩層以形成梭口,待緯紗引入后將梭口閉合,使經、緯紗形成交錯狀。
噴氣織機的開口機構有:曲柄連桿開口、凸輪開口、多臂開口和提花開口。曲柄連桿開口機構只能用于織制平紋織物,一般為4頁綜框,目前噴氣織機較少采納。凸輪開口機構多可配8頁綜框,根據配置凸輪種類的不同,可以織平紋、斜紋、緞紋和燈芯絨等織物。多臂開口機構多可配16頁綜框,可織小提花織物,適宜的織物品種較多。提花開口機構有1344針、2688針之分,多可達20000多針,可織大提花織物,在噴氣織機上的應用越來越多。
凸輪開口機構是噴氣織機的常規配置。其余形式由用戶根據需要選用。
由A、B兩根獨站的開口軸組成曲柄開口裝置?？棛C主軸和開口軸的轉速比為1∶2,開口軸左開口曲柄和右開口曲柄相位差為180°。開口曲柄的回轉休閑經過連桿和搖桿到開口軸A和B,驅動擺臂帶動綜框上下休閑。開口量的大小可以通過調節連桿在搖桿上的位置來調整。
綜框頁數根據織物經密不同可以有以下兩種選擇:4頁或6頁。
綜絲長度有以下3種:280mm,330mm,331mm。
右開口軸驅動第2,4頁綜框。
左開口軸驅動第1,3頁綜框。
曲柄開口機構的綜框休閑規律如圖2-14所示。
曲柄開口休閑具有近似簡諧休閑的特點,所以較適應高速。綜框在上或下位置時,升降速度低;在綜平位置時,升降速度高。對于短纖類平紋織物,綜平標準時間一般設定在310°,長絲類平紋織物的標準平綜時間一般設定在330°。綜平常間晚,有利于減少經紗的摩擦,但不利于把緯紗打緊,織物組織不飽滿。
2.凸輪開口 凸輪開口按綜框驅動機構的性質可分為消極式和積極式兩種。消極式凸輪開口機構由開口凸輪箱、鋼絲繩及導輪、回綜箱三部分組成。它由回綜箱中的回綜彈簧操縱綜框復位。積極式開口凸輪機構用共軛凸輪驅動綜框升降,不需要回綜裝置。歐洲噴氣織機多配置積極式凸輪開口機構,多8頁綜框。日本機型多配消極式凸輪開口。
(1)消極式凸輪開口機構:由于凸輪輪廓面形狀可以按照開口工藝進行設計,所以凸輪開口機構的休閑性質可以彌補連桿開口機構休閑性質難以改變的不足,拓展了織物的適應性。它不僅能織制平紋、斜紋和緞紋,而且可以織造燈芯絨及某些貼合組織的織物。因此是用戶廣泛采納的開口型式(圖2-15)。
在圖2-15中,當凸輪由小半徑轉到大半徑時,通過轉子和開口臂將連接在綜框上的鋼絲繩向右拉動使綜框從高點休閑到低點;同時回綜彈簧受力伸長儲蓄能量。當開口凸輪繼續轉動從大半徑轉向小半徑時,整個回綜系統則靠回綜彈簧儲蓄的能量使綜框回復到原位,即從低到高。
這種開口機構大,綜框的上下休閑規律取決于開口凸輪的外廓線形狀的設計;回綜靠彈簧能量的釋放。因此,凸輪外輪廓的設計整理直接影響著開口性能的好壞,彈簧質量直接影響著綜框休閑的平穩性。
綜框的休閑必須滿足:開口清楚;適于高速運轉;綜框休閑肯定要平穩;開口到大時應有肯定的靜止時間。
在織造同一組織的織物時,根據織造工藝參數和織物風格的要求,織機轉速及筘幅的不同,需選擇不同型號的凸輪。
例如:ZA系列根據已知的筘幅、轉速、織物密度、風格等不同的要求,有P、G、Q或V形四種平紋凸輪可供選擇。斜紋、緞紋及燈芯絨也可分Q形或V形。
(2)積極式凸輪開口機構:為使開口休閑更加平穩和精確,特別在織寬幅、重磅等織物時,噴氣織機采納共軛凸輪開口機構,即積極式凸輪開口機構,如圖2-16所示。
圖2-16中,當主凸輪7由小半徑轉到大半徑時通過轉子擺桿6、連桿5、擺桿9,推拉桿11、角形桿1和10、豎桿2和4,使綜框在其垂直導軌內上升。主、副凸輪為一體件,同轉向,同轉速。當副凸輪8的小半徑轉到大半徑時,則反之,綜框下降。由于整個系統靠兩凸輪的共軛精度保證良好的約束條件,所以綜框休閑的精度和平穩性較好。連桿5右端在轉子擺桿6上的高低位置可調節綜框的動程大小。
積極開口的能耗比消極開口的能耗低,機器震動小。
3.多臂開口 多臂開口有上置、下置和消極、積極以及機械、電子之分。噴氣織機織制較復雜的織物(例如小花紋組織)時需用多臂開口機構。噴氣織機配置的多臂機綜框數多為16頁。
多臂開口機構的動力來自主機通過和大皮帶輪同軸的同步帶輪、同步帶將動力傳遞給多臂機的輸入軸。經傳動機構傳動綜框上下休閑。機械多臂機通過紋板、紋釘排列規律形成預期的織物組織。電子多臂機織物組織數據則經功能鍵盤輸入操縱系統,以獲得預期的織物。因此,電子多臂機具有改變織物組織快捷,緯循環數多、操作方便等特點。
4.提花開口 噴氣織機可配置提花開口機構,適用于織造大花紋組織的織物,滿足每根經紗所需要的獨站提綜規律,滿足了各種各樣花色品種的要求。

AAAFNJKIYO9P

]]> 開口機構 http://www.caifengbao.com/archives/910 Fri, 19 Mar 2021 05:31:10 +0000 http://www.caifengbao.com/archives/910

片梭織機的開口機構主要有:積極式凸輪開口機構、積極式多臂機、大提花機(雙動程、全開口)以及高速邊字提花機等。
一、積極式踏盤開口機構
積極式凸輪開口機構是為簡單可靠的開口機構,可織造4、5、6、7和8緯循環織物,多可裝10～14片棕框,采納共軛凸輪積極操縱綜框休閑,通過對凸輪曲線的設計,優化了綜框休閑規律,使綜框的休閑平穩和諧。其它凸輪開口機構梭口調節簡單,設有自動梭口平齊裝置。

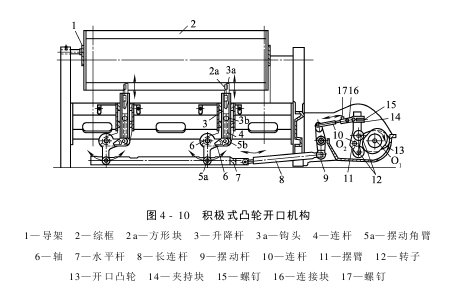

積極式凸輪開口機構的結構如圖4-10所示。在凸輪軸O1 上共有10組開口凸輪13,每兩只相互共軛的開口凸輪組成一組。擺臂11上的兩只轉子12分別和相互共軛的兩只開口凸輪的表面接觸。當開口凸輪13回轉時,通過轉子12使擺臂11以軸O2 為中心擺動。擺臂上端有夾持塊14,依靠螺釘15而緊固于擺臂11的上端。連桿10的一端和擺動桿9的上端呈鉸鏈式聯結;連桿10的另一端伸入連接塊16的一端的孔中,依靠螺釘17使兩者聯結,連接塊16的另一端和夾持塊14呈鉸鏈式聯結。擺動桿9的下端通過長連桿8而和水平桿7的一端相連結,水平桿7又通過兩根銷軸5a,和兩只擺動角臂5連接。當擺臂11擺動時,通過夾持塊14、連接塊16、連桿10,使擺動桿9也發生擺動,又通過長連桿8、水平桿7,使擺動角臂5以軸6為中心做擺動休閑。擺動角臂的另一臂通過銷軸5b而和連桿4呈鉸鏈式聯結,連桿4又通過銷軸3b和升降桿3呈鉸鏈式聯結。升降桿3的上端具有鉤頭3a,它可以伸入綜框架2的孔中,并和固裝在綜框架2內的方形塊2a互相鉤住。當擺動角臂5擺動時,通過連桿4、升降桿3,而使綜框架2在導架1的導槽內作升降休閑。
二、自動平綜裝置

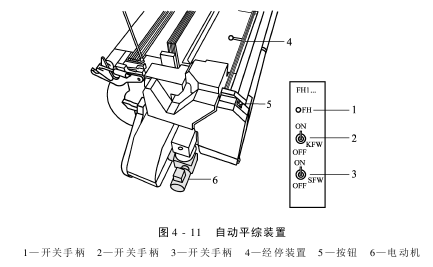

自動平綜裝置適用于凸輪開口機構,它是由驅動電動機和減速齒輪箱組成。當經紗或緯紗斷頭后,自動平綜裝置可使綜框調到同一高度。其操作是用電子電氣操縱箱的插件(FH1)來完成的。如圖4-11所示。

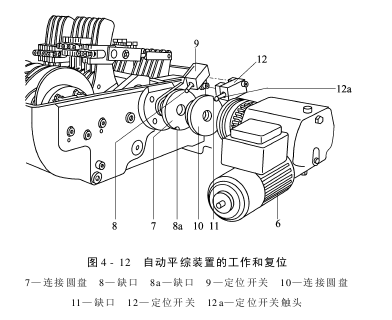

插件上的開關手柄2(KFW)及開關手柄3(SFW)不同的位置可以取得不同的操作狀態:開關手柄2(KFW)及開關手柄3(SFW)都在“OFF”位置,則自動平綜裝置不起作用。開關手柄2(SFW)在“ON”位置,則經紗斷頭后,自動平綜裝置使梭口自動提升。開關手柄3(KFW)在“ON”位置,則緯紗斷頭后,自動平綜裝置使梭口自動提升。自動平綜裝置的工作和復位過程,如圖4-12所示。




在織機正常運轉時,定位開關9的觸頭位于連接圓盤7的缺口8中,定位開關12的觸頭12a位于連接圓盤10的缺口11中。這時電動機6沒有供電,自動平綜裝置不起作用。
在織機停止時,按下按鈕5,電動機6啟動,回轉180°,此時定位開關9的觸頭位于連接圓盤7的缺口8a中,而定位開關12的觸頭12a位于連接圓盤10的表面,由于定位開關12的作用,織機不能啟動。這時綜框處于平綜位置。再按下按鈕5,電動機6啟動,又回轉180°,這時兩個定位開關9和定位開關12回復到原來的位置。
P7300型片梭織機自動平綜裝置具有兩種平綜位置:
(1)把全部綜框平齊在同一位置,以調節綜框高度或更換開口凸輪。
(2)為自動尋緯把綜桿平齊,但綜框僅僅放平而未被舉起,這樣,使用自動尋緯裝置,可以不移動綜框,被織入的后一根緯紗張力保持不變。
三、自動尋覓斷緯裝置

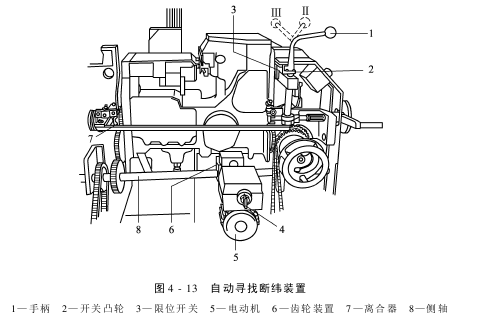

片梭織機自動尋覓斷緯裝置如圖4-13所示。為了尋覓斷緯可使手柄1從位置Ⅰ轉到位置Ⅲ,然后再轉回到位置Ⅱ,此時自動尋覓斷緯裝置發生以下動作:




(1)在手柄1處于位置Ⅰ時,手柄1上的開關凸輪2推動限位開關3,限位開關3又使齒輪裝置6的電磁離合器嚙合,這樣齒輪裝置6就和側軸8相互連接在一起。
(2)在位置Ⅱ、Ⅲ時,尋斷緯離合器7脫開,這時側軸8和主機脫開,可以自由轉動。
(3)在位置Ⅲ時,限位開關3轉到第二級位置時,電動機5啟動。電動機5通過齒輪裝置6往后轉。帶動凸輪反轉,使綜框反向休閑,而織機不動。
(4)精確轉動一緯后,尋斷緯離合器7就自動嚙合,并通過開關凸輪2和限位開關3,將尋斷緯裝置的電驅動機構斷開。手柄1回到初始位置Ⅰ。
手柄1的位置:
位置Ⅰ:尋斷緯離合器7嚙合。
位置Ⅱ:尋斷緯離合器7脫開。當織機轉一緯后,它又重新嚙合。
位置Ⅲ:尋斷緯離合器7脫開,手柄1已越過死點,尋斷緯離合器7不能嚙合。
四、P7300型片梭織機的梭口形狀

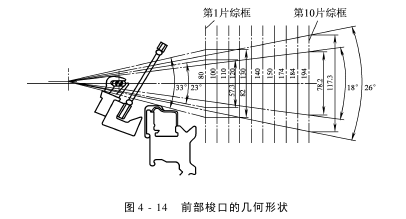

P7300型片梭織機前部梭口的幾何形狀,可調節成對稱梭口,梭口的開口角度調節范圍在12°～33°(10片踏盤的開口角度18°～33°),鋼筘的打緯角向經紗邊傾斜4°,如圖4-14所示。




和P7150型片梭織機前部梭口相比較,前部梭口延長了5mm,抬高了2mm,前部梭口的延長非常有利于厚重織物的打緯。
P7300型片梭織機后部梭口的幾何形狀可調節成對稱梭口,如采納雙后梁,則經軸直徑可達1016mm;如采納單后梁,后部梭口為對稱等張力梭口,經軸直徑可達1100mm。

AAAFGNHIYIYO

]]> 開口機構 http://www.caifengbao.com/archives/897 Wed, 10 Mar 2021 02:50:02 +0000 http://www.caifengbao.com/archives/897 經紗在回轉的織造滾筒上面通過,借助梭口形成元件———開口片(圖5-6),
使梭口在轉動滾筒圓周上連續形成,滾筒的圓弧及轉動使開口片將梭口一個接一個連續打開。通過經紗定位桿的精確橫動,使經紗或被開口片頂住成為梭口上層經紗,或不頂住仍留在梭口的下層,形成梭口的下層經紗。各根經紗分別穿入經紗定位桿孔眼中,經紗定位桿緊靠織造滾筒并和其軸向平行,見圖5-7。根據經紗密度決策所需經紗定位桿個數。由于定位桿質量非常輕,動程非常短,它可以高速運行。這就使M8300型織機具有高速休閑的特性。由于經紗定位桿的休閑順序可以操縱,因而M8300型織機可生產各種簡單的標準織物。圖5-8所示為梭口的側視簡圖。
