(一)國產烘設備
1.塔式烘棉機
塔式烘棉機是特意烘干子棉的設備,其規格隨制造廠的不同而有所差別,一般寬度在1.22～1.83m,長度在1.83m左右,16～24層,每層高216～254mm,如圖7-5所示。
子棉由特意的喂料器喂入和熱空氣相接的管道內,依靠加熱器加熱后的空氣,將子棉壓入塔式烘干機頂部側面的進棉口,使子棉自上往下逐層休閑。在子棉和熱空氣接觸過程中進行熱交換,從子棉中蒸發出的水分被熱空氣吸走。子棉達到底層后,從輸出口隨熱空氣離開烘干機,進入后道清花機繼續進行處理。
塔式烘棉機結構簡單,子棉通過量大,生產率高,所以幾十年來一直使用這種烘棉機。子棉在輸送管中的速度一般為20１3～25.4m/s,在塔式烘棉機內的速度只有8.46～11.2m/s,要降低一半多;塔式烘棉機進口極限溫度為176℃,正常使用時,進口溫度約為120℃;它的生產率為每小時5～10t,視烘棉機的寬度、層高、子棉的品種和熱空氣的輸入量不同而不同。
據統計,塔式烘棉機的熱效率大約只有16%,所以,在烘干過程中,為了提高子棉烘干效能,減少熱量損失,在可能的條件下,烘干設備的金屬外殼、熱空氣管道,需要采取隔熱措施。子棉喂入和通過管道及烘干機應完量保持松散均勻,以便和熱空氣充分接觸,提高烘干效能。
2.MGZ—B型脈沖—擱板增熱式子棉干燥機
MGZ—B型脈沖—擱板(含有增熱、保溫擱
層)增熱式子棉干燥機是組合式子棉干燥設備。

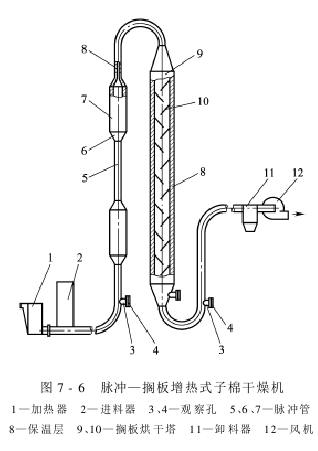

是在借鑒、引進美國先進技術的基礎上,結合我國棉花整理工藝的特點研制成功的,如圖7-6所示。在擱板式干燥機前組合了脈沖干燥器,充分利用物料在加速段所具有的高傳熱傳質效果,采納管徑交替縮小和擴大的脈沖氣流,強化傳熱、傳質速度,提高熱能利用率。烘干部分分脈沖和擱板兩部分,脈沖部分為幾段不等徑管連在一起垂直放置,子棉在被熱空氣輸送的過程中,速度會隨著管徑的不同發生變化,達到去除水分的目的,擱板部分和塔式烘干機相似,子棉從下至上經過脈沖部分后,進入擱板部分的上部,從上而下逐層休閑,經下部進入輸送管道,后由卸料器卸出子棉。
MGZ—B型子棉干燥機由烘干主機(干燥塔)、脈沖干燥器、子棉操縱箱、供熱系統、保溫系統、供熱風機、保溫風機以及連接管道組成。
子棉從貨場經氣力輸送管路送至子棉操縱箱上部子棉分別器進料口,經子棉操縱箱下部閉風閥出料口卸料后和供熱系統的熱空氣混合后進入烘干管路,先經脈沖干燥器,然后從干燥塔頂部入口進入塔體內,塔內的烘干擱板及保溫擱板使子棉得到充分干燥。干燥后的子棉通過塔體下部出棉口進入清花機上部的子棉分別器,子棉和熱空氣分別后,進入清花機,廢熱空氣通過除塵器凈化后排出,從而完成全部烘干過程。
除輸送管道外,該機的烘干部分均敷有硅酸鎂保溫材料,所以它的熱效率很高。據測,烘去2%的水分,每50kg皮棉需要11296.8kJ的熱量,而塔式烘干機則需46024kJ的熱量。
MGZ—B型子棉干燥機系統的熱源可以為煙道分別式燃煤熱風爐,也可以為導熱油爐或蒸汽鍋爐,可根據地區情況不同任選一種。
3.脈沖—轉筒組合式子棉干燥機
脈沖—轉筒組合式子棉干燥機的大優點是可根據用戶需求增加隨機排僵瓣棉和除雜的功能。缺點是占地面積較大,有傳動機構,成本較高(但和之配套風機電動機的價格低)。

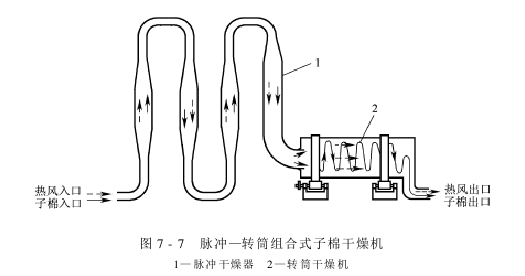

脈沖—轉筒組合式子棉干燥機如圖7-7所示。
AAAJH。LK‘PO[IUYUKT
]]>美國自20世紀60年代起就開始研究機械輸送帶式烘棉機,雖有些進展但沒有開發出可靠的樣機。美國愛克雷工程公司總裁愛克雷從1983～1987年對多層塔式烘棉機進行了5年的測試后發覺:多層烘棉塔雖消耗了大量能源,但并沒有起到良好的干燥作用。在加利福尼亞州的一些軋花廠的測試結果也說明,要想降低熱風風機轉速風壓,以減少經過烘塔的熱風功率消耗是不可能的。只有改變烘棉機的類型,才能節約功率消耗。從此以后,美國加快了子棉烘干系統的研究,至今已研究出若干種烘棉機。
1.管道型熱風烘棉系統
管道型熱風烘棉系統是愛克雷工程公司開發研制的,它設計有兩種新的烘棉裝置:種是利用子棉和熱風在開始相遇時的對流干燥原理,設計了能產生高速氣流的吹棉箱,它由高速氣流噴嘴和輸棉風管組成,可使子棉一落到高速氣流中便被馬上吹散成單個棉瓣或單粒子棉,干燥作用非常有效。第二種是一種吸棉輸棉裝置,它用176.7℃的高溫?zé)犸L(fēng)通過吸棉管從棉模堆或運棉拖車中吸取棉纖維。這種熱風吸棉管烘棉相當于將子棉置于低風速的高溫氣流中,高溫?zé)犸L(fēng)可以馬上將子棉干燥。
烘棉試驗結果表明,當把熱風吸棉管和上述吹棉箱的優點結合起來時,可以獲得較好的烘干效果。
軋花廠采納此類熱風吸棉管烘棉裝置時,建議采納以下配套設備:熱風吸棉管、傾斜式釘刺滾筒清棉機、自動操縱喂棉機、高風速吹棉箱、棉花預清理設備。
2.噴泉式烘棉系統
噴泉式烘棉系統是沙米爾?杰克遜公司開發的,其工藝設備包含帶式子棉輸送機、吹熱風系統、熱風輸棉管、噴泉式烘棉室、熱風輸棉管和傾斜式子棉清理機。
該系統設計了一種雪橇形的傳感裝置,其安裝在帶式子棉輸送器的入口處,用于檢測進入棉花的水分,其輸出的升、降信號可操縱各溫度操縱器定點處的風溫,也可提供把濕子棉轉移到其他外棉庫進行非常處理的信號。
3.帶式烘棉機
管道型、噴泉型烘棉機雖然比多層塔式烘棉機效率有很大提高,節能效果也很明顯,但它們的烘棉原理和多層塔的形式基本上一樣,即用熱風輸棉烘棉。作業時只能操縱風和氣風量,不能操縱烘棉時間,子棉接觸熱風時間只有5～6s。帶式烘棉機能操縱烘棉機的烘棉時間,提高烘棉效果。它是當今新技術的烘棉機。
帶式烘棉機如圖7-8所示。濕子棉由喂棉輸送帶輸送落到帶式烘棉機網狀輸送帶的頭部進棉處,形成平均為35.6cm厚的子棉層。網帶將子棉傾斜向上輸送,在輸送過程中,子棉中的棉纖維被逐漸烘干,到出棉口處落到傾斜式釘刺滾筒子棉清理機中,隨后進入清棉、軋花流程。
烘棉熱風所需的冷空氣由吹熱風風機從大氣中吸入,經燃燒器加熱成熱風后,經熱風管輸送到在棉層上面的配熱風罩內,經罩內許多配氣孔吹向棉層表面并向下穿透整個棉層,產生烘干作用。干燥熱風從棉纖維中帶走水分、塵土及細雜,形成潮濕的廢熱風,后經排廢氣風機排到沙克龍集塵裝置中。
4.其他烘棉機
美國農業部西南棉花整理研究室研究試驗開發了交叉烘棉及逆風烘棉方法,這兩種烘棉方法的優點是在保證子棉烘燥質量的前提下,節約能源。
AAAVBJYTUJGHNH
]]>1.基本原則
(1)棉纖維屬于天然纖維,受到高溫高熱作用時,其物理和化學性質都會受影響,如大分子鏈節的熱休閑增加,并且隨著溫度的升高,大分子在弱的鍵上發生裂解,使纖維強力下降。棉纖維的分解溫度為150℃,所以,熱空氣和棉纖維混合點溫度應嚴格操縱在140℃以下。
(2)烘干機的處理量必須和軋花能力相適應,否則不是造成能源浪費,就是除水率達不到要求。
(3)選擇單位熱耗量較低、干燥均勻度好的烘干機。單位熱耗量(即蒸發每千克水,需要消耗的熱能)直接關系到子棉烘干運行成本;干燥后,子棉含水的均勻程度(即子棉高含水率和低含水率之差)會影響后續整理的正常進行和皮棉整理質量。
2.注意事項
(1)開車前,應確保子棉烘干系統各部分正常;
(2)開車前,調整好混合點處熱空氣的操縱溫度;(3)開車前,確保直熱式供熱裝置防火超溫報警裝置正常;(4)開車前,裝好換熱器的空氣過濾裝置。平常應定期清理翅片換熱器;(5)開車后,不得隨意關閉送熱風機。后道工序臨時不需要棉花時,可通過開啟通大氣閥或關閉電動截風閥門操縱;
(6)子棉烘干系統的啟動順序為:
空氣加熱系統→烘干輸送系統→烘干機→外吸棉系統
AAAE4T45UY75T
]]>子棉烘干機性能的評價應依據“烘干機國家行業標準”并從有用性角度考慮。即評價烘干機性能的主要指標是能量消耗、經一次干燥除水率、干燥不均勻度和安全運轉率。
1.能量消耗
能量消耗包含熱能消耗和電能消耗。熱能消耗通過下式計算:
到目前為止,子棉的干燥是依賴于輸送風量溫度的提高來實現的,所以,這里所講的電能消耗,是指子棉烘干機本身運轉及工藝中所需風機的電功耗,也就是吹風機和吸風機的電功耗。
2.經一次干燥除水率
經一次干燥除水率并不是越高越好,因為進入鋸齒軋花機子棉的含水率在7%～9%是軋花系統的佳工作條件,此時棉纖維的產量高、質量好、機器工作穩定、設備和工藝的故障率低。所以,對于超水分子棉,經一次烘干后含水率在7%～9%佳。
3.干燥不均勻度
干燥不均勻度是指子棉經烘干后高含水率和低含水率之差,標準中規定干燥不均勻度不能超過1%,也就是要求烘干機烘后子棉的含水率應完量一致,不能有的干,有的濕。否則影響后續子棉的整理。
4.安全運轉率
烘干機應不堵塞,能連續長期工作,不能因使用了烘干機而影響軋花廠的正常生產。
