噴水織機的布邊為毛邊,為保證后后整理及印染的需要,布邊要求整齊,在單側引緯的情況下,右側端緯紗不會很均勻一致,為此配置了廢絲處理機構,用廢絲把緯絲的右端夾持伸直,既有利于探緯和剪斷,又保證布身得到整齊的毛邊。廢絲也稱廢棄邊,一般由4～6根絲組成。 帶有肯定張力的廢絲夾持的緯絲經過加捻錠子的旋轉加捻,形成的繩狀廢絲經過一對卷取齒輪拉出至廢絲筒,完成廢絲的處理過程。AAASDFERGTRHR ...

織機主傳動的作用是將電動機的功率通過傳動機構傳遞給主軸及其相關休閑部件,實現織機的各種動作,主傳動應具備以下條件: (1)啟動迅速,在開車后次打緯時,織機車速就應達到或接近正常運轉的速度。 (2)制動平穩、迅速,停車位置精確,符合工藝和操作要求,有利于重新開車啟動。 (3)操作方便,既有正常啟、制動功能,也可實現某些非常操作,如寸動正反向尋緯、自動尋緯等。 (4)結構緊湊、性能穩定。 織機的啟、制 ...

噴水織機傳動系統和其他機型相比結構簡單,主要為直接式傳動,為了提高工作性能還有一些非常設計的傳動系統。 采納直接傳動式噴水織機,電動機通過皮帶、皮帶輪直接將動力傳遞給主軸,因此在電動機和主軸之間的傳動鏈上不存在離合器,機構較簡單,且當織機以任何方式停機時,電動機均斷電停止轉動,幸免了電動機的空轉。但是為了縮短啟、制動時間,必須配備較大功率的電動機,以提供足夠的啟制動力矩,如LW603—230所配電 ...

噴水織機主傳動采納直接式傳動系統。從主電動機到主軸皮帶輪(電磁制動器的銜鐵安裝在主軸及帶輪的側面)采納皮帶傳動,在織機啟動前應確保電動機的轉向、皮帶的松緊以及制動器的正確間隙。 電動機的皮帶安裝不要過緊,以不使電動機軸承超載為宜,但也不要太松,以免打滑。正確的測量方法是:在每一根皮帶的兩個皮帶盤中間施加3kg的壓力,這樣在皮帶的加壓點有一個7mm的撓度即可。皮帶的松緊可通過電動機座下的調節螺桿來調 ...

電磁制動器是利用電磁吸引力加壓于一對摩擦面,產生摩擦力矩來制動的裝置。由定片和靜片構成,靠空氣對流來冷卻。它只有一個摩擦面,結構簡單,散熱效果好,摩擦面間沒有潤滑油引起的粘滯,所以反應迅速,動作靈敏,無空轉力矩,能承受高頻度的停止和啟動動作,故適應于要求反應迅速和動作頻繁的場合,這些特點正符合織機傳動的需要。但它簡單磨損,這是該形式的缺點。 圖3-35是結構示例,屬于靜止線圈、制動銜鐵組成的電磁制 ...

噴水織機的操縱系統,和其他無梭織機功能大致相同,主要是為了保證噴水織機的正常工作,完成噴水織機的快速啟動,定位制動,故障檢測,電子儲緯,電子送經,電子卷取等任務。 現代噴水織機操縱系統,通常采納以下形式: 繼電器操縱系統;PLC操縱系統;單片機操縱系統等。 依照機型分類,大致為:津田駒系列,包含引春機型;豐田系列,即原尼桑機型,包含沈陽紡機機型。其中單片機操縱系統使用較多,PLC操縱系統亦占有肯定 ...

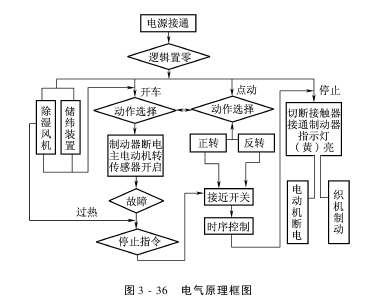

噴水織機操縱系統通常以CPU為操縱中樞,將織機的打算、運轉、正轉、反轉、停止、定位制動以及各種故障檢查(主要包含:經紗超張力、左右絞邊、前后廢絲、定長、緯絲檢測等),通過分析處理后,通過執行元件進行操縱。 PLC操縱系統是以PLC可編程序操縱器為操縱中樞,將前述的指令信號及檢測信號送入PLC的輸入端,由PLC分析處理后發出執行指令來進行操縱的。 噴水織機電氣框圖如圖3-36、圖3-37所示。操縱 ...

噴水織機因其引緯系統簡便、經紗原材料強度較高的特點,所以其轉速高,對主傳動電動機的要求也較高:較高的啟動轉矩以及快速制動的反向扭矩,同時要考慮頻繁的正反向點動帶來的頻繁啟動沖擊電流等。 由于獨特的工作環境(工作環境濕度大),故對電動機提出了很高的絕緣性能及密封性。 噴水織機電動機必須具有較高的啟動轉矩,以滿足織機的初始打緯力,幸免織布緯疵。為了滿足織機的快速制動,電動機的轉子必須可以承受較大的扭 ...

噴水織機設有多處故障檢測及自停裝置,以保證織機的正常工作。其主要作用如下: (1)左右側絞邊自停:安裝于織機兩側絞邊線軸旁。當絞邊紡紗線斷后,導紗鉤依靠彈簧力使工藝觸點動作發出停車指令。通常采納電刷式工藝觸點或無觸點開關,如干簧管、完電開關、接近開關等。 (2)經紗超張力自停:安裝于織機左側后部,由松經臂操縱。當經紗張力過大時,發出停車指令。通常采納微動限位開關。 (3)廢絲筒子斷頭自停:安裝于織 ...

噴水織機的緯紗探測,通稱“探緯裝置”,主要有以下三種形式,廣泛采納的是后兩種形式。 (1)機械式探緯裝置:其工作原理同有梭織機的“雞啄米”式探緯器,利用其彈簧及杠桿的工藝觸點進行探測,主要使用于捷克噴水織機。 (2)觸指式探緯裝置:其工作原理是利用探緯單元產生的高壓直流供給探緯器觸指;當觸指和含水的緯絲相接觸時,水及緯絲將探緯電路接通,產生一個有緯絲的信號;如無緯絲,則無此電信號,即輸出緯停車信號 ...
