在染整整理過程中,由于織物承受到經(jīng)向張力的拉伸而導(dǎo)致發(fā)生緯向收縮,經(jīng)向伸長的不穩(wěn)定現(xiàn)象。在以后的整理和使用過程中,遇濕熱會產(chǎn)生肯定程度的收縮,影響產(chǎn)品質(zhì)量,給消費者造成損失和麻煩。因此,織物在出廠前,應(yīng)預(yù)先回縮,使之獲得穩(wěn)定的形狀。采納預(yù)縮機進行預(yù)縮整理可以減少織物的經(jīng)向收縮。 常用的預(yù)縮機有膠毯預(yù)縮機、呢毯預(yù)縮機和阻尼預(yù)縮機。它們適宜于棉及棉型織物的預(yù)縮后整理,可使縮水率下降至1%以下。 一、 ...

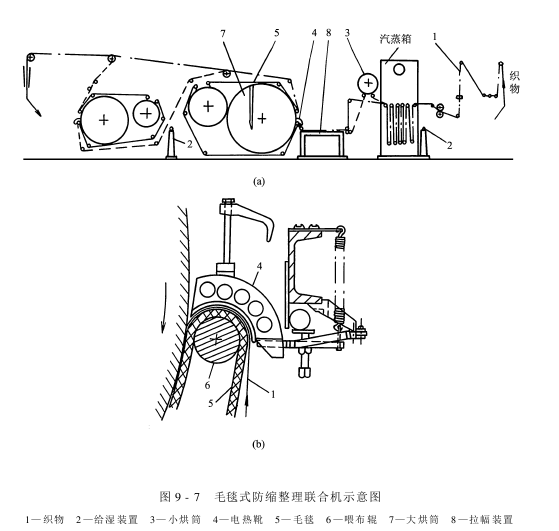

　　呢毯預(yù)縮機主要由給濕裝置、加熱裝置、循環(huán)呢毯喂布輥、拉幅裝置、大小烘筒及進出布裝置組成,如圖9-7所示。給濕后的織物經(jīng)拉幅裝置拉幅后,以松式狀態(tài)平坦地緊貼在呢毯外表面,呢毯包覆于小直徑喂布輥上,外表面被拉長;接著轉(zhuǎn)向包覆于曲率反向的大烘筒上,被拉長的呢毯表面發(fā)生收縮,緊貼于呢毯上的織物也被強制地收縮,起到預(yù)縮作用。由于織物含濕、電熱靴的熱壓以及織物被呢毯壓貼在大烘筒表面上運行,提高了織物的可塑 ...

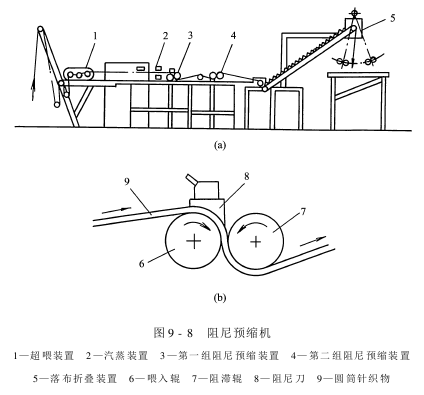

　　1１使用性能及結(jié)構(gòu)組成　　阻尼預(yù)縮機由進布汽蒸、預(yù)縮和出布部分組成,如圖9-8所示。進布汽蒸部分由進布輥、擴幅器、超喂裝置和蒸汽給濕箱等組成。織物經(jīng)進布輥、超喂裝置、進入汽蒸裝置。汽蒸裝置為盤式上下汽蒸箱,箱內(nèi)裝有蒸汽噴射管,對織物給濕?！　☆A(yù)縮部分為兩組阻尼預(yù)縮裝置,以適應(yīng)針織物物兩面預(yù)縮的需要。每組由喂入輥、阻滯輥和阻尼刀組成。阻滯輥、喂入輥由蒸汽加熱,阻尼刀由電加熱,并由氣動裝置操縱施加 ...

1１維護保養(yǎng)　　(1)給濕箱內(nèi)織物濕度不勻,應(yīng)檢查:　?、賴婌F、噴汽管是否有堵塞?！　、谄麎骸⑺畨菏欠窈龈吆龅?。　?、劢o濕箱內(nèi)主、被動導(dǎo)輥是否彎曲或損壞,軸頸、軸承是否損壞或斷油。　　(2)單只預(yù)烘筒產(chǎn)生皺條和異聲,應(yīng)檢查:　?、俸嫱矁?nèi)水斗或虹吸管是否損壞。　?、诤嫱彩欠褡冃??！　、酆嫱草S頸、軸承是否磨損或斷油?！　?3)呢毯跑偏或起皺,應(yīng)檢查:　?、倌靥簭埩伿欠袼交驈澢?和中心線是否垂直。　 ...

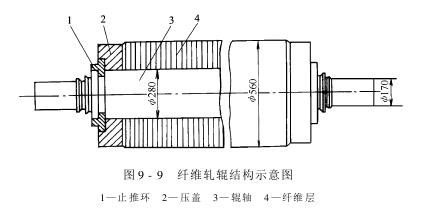

　　一、設(shè)備結(jié)構(gòu)及工作過程　　軋完、電完、軋紋機這三種設(shè)備都是用來改善織物外觀的。前兩者是以增進織物的完澤為主,而軋紋機則使織物具有凹凸不平的站體花紋或產(chǎn)生局部完澤效果?！　∷鼈兌加蓹C架、軋輥、加壓裝置、傳動裝置、加熱系統(tǒng)和進出布裝置等組成,其中軋輥分為軟軋輥和硬軋輥兩類。軟軋輥一般由棉、麻、毛等纖維紙、聚酰胺或織物壓制而成,叫纖維軋輥,結(jié)構(gòu)如圖9-9所示。其特點是彈性好、耐熱、耐用、能承受較大的 ...

(1)做好開車前機械設(shè)備檢查及工藝打算?！　?2)先開慢車進行加壓和加熱軋輥,待一切正常后再加快車速,加大壓力,提高溫度,直到滿足工藝要求?！　?3)隨時測定加熱軋輥溫度,以免產(chǎn)生溫差?！　?4)檢查未軋完織物有無漏縫及打結(jié)現(xiàn)象。　　(5)預(yù)防金屬屑、硬質(zhì)雜物帶入軋完機,損壞軋輥?！　?6)纖維軋輥輥面切忌黏著油污,以預(yù)防滲入纖維軋輥而污染織物?！　?7)軋完結(jié)束后停車,應(yīng)將軋輥抬起卸壓,使各軋輥 ...

(1)纖維軋輥表面產(chǎn)生低于1mm的低凹處?！　〗鉀Q方法:開空車,適當(dāng)加壓、加溫,再加少量淡堿液運行壓軋一段時間?！　?2)加壓裝置失效?！　?yīng)檢查:　　①各加壓裝置傳動軸、螺桿、螺母、液壓系統(tǒng)等零件使用是否良好?！　、谲堓佪S殼和機架滑道上下滑動是否斷油卡住。　　(3)織物跑偏?！　?yīng)檢查:　?、龠M布織物兩邊張力是否一致,是否荷葉邊。　?、诟鬈堓佀蕉?、平行度是否標(biāo)準(zhǔn)。　?、鄹鬈堓亙啥藟毫κ欠窬鶆?。 ...

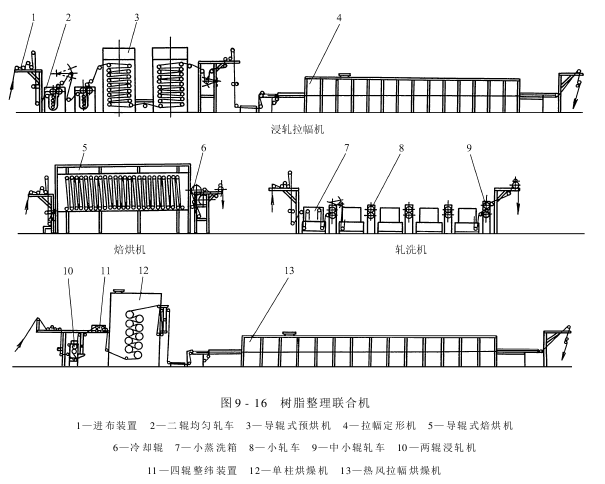

　　樹脂后整理機是由多個單元機組合成的聯(lián)合機,它包含浸軋機、預(yù)烘機、高溫?zé)犸L(fēng)拉幅機、高溫焙烘機、平洗機、單柱烘筒烘燥機、布鋏熱風(fēng)拉幅機及進出布裝置,如圖9-16所示。1１浸軋機　　為了使樹脂均勻地分布于纖維內(nèi),并使其含有肯定量的樹脂,在浸軋時好采納在二輥軋車上進行二浸二軋。浸軋機由兩臺均勻軋車組成。干織物由進布架平幅導(dǎo)入均勻軋車,浸軋溫水或浸軋樹脂液(依工藝而定)。道壓力要求不高,主要是軋去織物中 ...

干織物由平幅進布裝置導(dǎo)入軋車,兩次一浸一軋樹脂液后進入預(yù)烘機預(yù)烘,再由布、針鋏拉幅機烘燥,經(jīng)焙烘機焙烘后,冷卻降溫,再經(jīng)平幅水洗(有的工藝要求存放24h再水洗),改善織物手感及服用性能,在烘筒烘燥(或短環(huán)烘燥)機及布鋏式熱風(fēng)烘燥機上烘燥,由冷卻裝置冷卻后,經(jīng)落布架落布。AAASDGGERY6UFGH ...

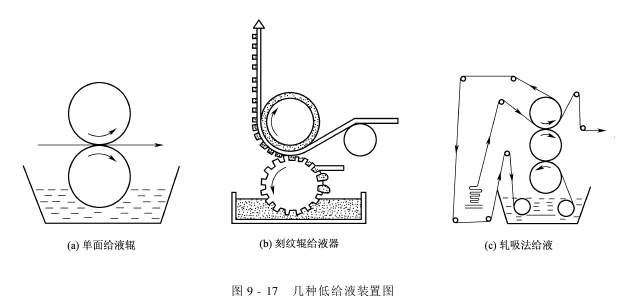

　　在樹脂后整理和其他整理過程中,若軋余率過高,在預(yù)烘時易發(fā)生泳移現(xiàn)象,并產(chǎn)生大量表面樹脂,同時也增加了烘燥設(shè)備的負(fù)擔(dān)。但軋余率過低,軋輥壓力太大,又會影響織物的手感。為了降低織物的帶液量,正在進行低給液率的研究,可使織物上的帶液率在40%左右。方法主要有泡沫后整理法、刻紋輥給液法、噴霧給液法、單面給液輥法和軋吸法等,如圖9-17所示。泡沫后整理法就是一種很好的低給液方法。泡沫后整理是20世紀(jì)70 ...
