片梭織機的送經機構有四種:一是帶常規擺動后梁的機械式送經機構;二是常規擺動后梁的電動機式送經機構;三是經紗張力器的機械式送經機構;四是帶經紗張力器的電動機式送經機構。新型片梭織機的送經機構常采納后面兩種。機械式送經機構比較復雜,電子操縱的電動機式送經機構其結構比較簡單,新型的片梭織機的送經機構采納了電子操縱的電動機送經機構。
一、帶經紗張力器的機械式送經機構

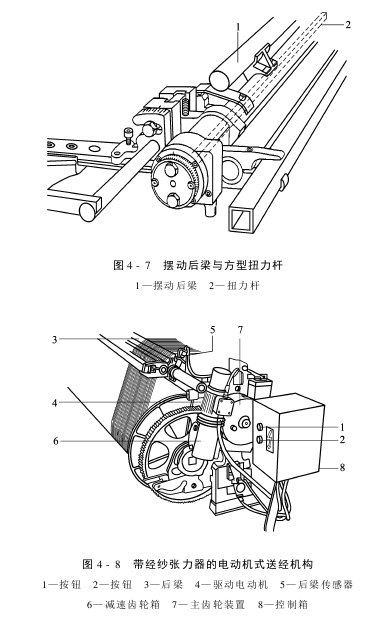

帶經紗張力器的機械式送經機構是由擺動后梁式的經紗調節裝置,自動送經傳動裝置和經軸等組成。經紗張力器的作用就是操縱送經傳動裝置,保證同一數量的經紗始終按恒定的張力輸出,而不受經軸卷繞直徑變化的影響。此外經紗張力器還能迅速地平衡織機梭口出現的任何經紗張力的峰值。作為操縱元件,它是用來連續不斷地調節擺動后梁1的位置,使作用在擺動后梁上的經紗張力和方型扭力桿2所產生的反作用力之間保持平衡。如圖4-7所示。當擺動后梁所受的經紗張力較大時,擺動后梁就下降,通過和之相連的操縱機構,加速驅動送經軸,增加送經量;當擺動后梁所受的經紗張力較小時,擺動后梁就上升,通過和之相連的操縱機構,慢速驅動或制動送經軸,減少送經量。
二、帶經紗張力器的電動機式送經機構
帶經紗張力器的電動機式送經機構主要是由送經驅動電動機,減速齒輪箱,主齒輪裝置,擺動后梁傳感器,操縱箱,擺動后梁和經軸等組成。如圖4-8所示。

帶經紗張力器的電動機式送經機構是通過送經驅動電動機4及其減速齒輪箱6,主齒輪裝置7不斷地將經軸向前轉動,使擺動后梁3的位置始終保持相同的高度,經紗張力也一直保持恒定直至織軸的經紗完全送完。擺動后梁3的位置是借助凸輪盤和擺動后梁傳感器5來確定,當擺動后梁所受的經紗張力較大時,擺動后梁就下降,擺動后梁傳感器5發出信號給操縱箱8,操縱箱8發出指令,使送經電動機加速送經;當擺動后梁所受的經紗張力較小時,擺動后梁就上升,擺動后梁傳感器5發出信號給操縱箱8,操縱箱8發出指令,使送經電動機減速或制動。由于減速齒輪6和主齒輪裝置7并非自鎖式,因此送經電動機可以高效運作。它的主要特點是配置了一臺制動器,使它能在無電的狀態下保持經紗張力。經停期間,送經電動機的速度預調值仍舊有效,所以當織機再次啟動時,電動機能以正確的送經速度運轉。如果操縱箱8的電力供應中斷時,速度的預調值便會失效,在這種情況下,送經電動機4只能以平均的速度起動,隨后在一段短時間內才能被校正至正常速度。當織機停止時,經紗張力可通過操縱箱8上的按鈕1和2,張緊或放松:當經紗需要張緊時,按下按鈕1;當經紗需要放松時,按下按鈕2。當兩個按鈕同時按下時,可調節經紗的張力,使后梁3被調到織布所需張力的預調位置上。
P7300型片梭織機的送經機構采納了電子操縱的電動機送經裝置,投梭箱和接梭箱梭箱采納了相同的機構,有四只不同的變速齒輪。這種送經機構的優點是:
(1)經紗張力均勻性一致性好。
(2)開車時可用慢速送經,快速送經或延遲送經的方法去除開車橫檔病疵。
(3)送經機構具有向前送出或向后收回的功能。
(4)和電子操縱織物卷取機構相配合,可快速拖引經紗。
P7300型片梭織機的電子操縱經紗斷頭自停裝置,經紗斷頭自停裝置的中心托架固定在機架上,中心托架的數量按機型而定,可大范圍內調整經停架的位置,操作方便,并保證經紗小的繞曲折角。經紗斷頭自停裝置多有6排經停片桿,齒節為25mm的經停片桿用于棉花紗線;齒節為18mm的經停片桿用于合成長絲?？棛C(jī)有效寬度190～220cm用單段經停片桿;織機有效寬度280～430cm用二段經停片桿,也可供190～220cm有效寬度的機型選用;織機有效寬度460～540cm用四段停經片桿,也可供360～430cm有效寬度的機型選用。
