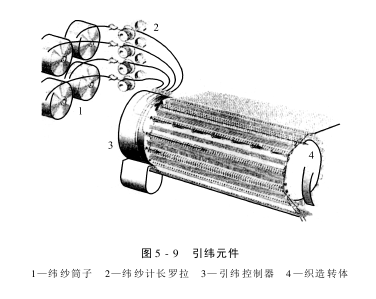

轉動滾筒上開口片的另一個功能是形成緯紗通道(圖5-9),在整個織物寬度上借助低壓壓縮空氣將緯紗引入該通道。在開口片之間設有接力噴嘴,保證緯紗被可靠地傳送到整個織造有效寬度。
四根緯紗由計長羅拉以恒定速度從固定緯紗筒子上引出。其速度取決于引緯速率及織造有效寬度,1/4的入緯率由計長羅拉的速度操縱。當引緯速度為5000m/min,紡紗線速度大約為20m/s。

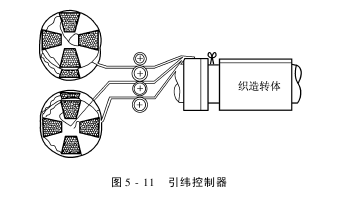

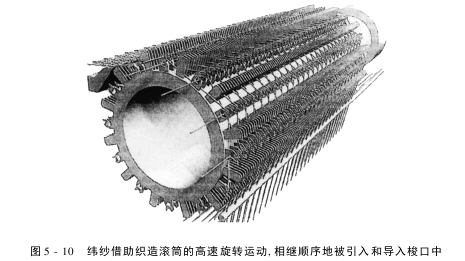

在轉動滾筒梭口上同時引入四根緯紗,要有數項關鍵技術才能實現(圖5-10)。引緯元件,即引緯操縱器和轉動滾筒為同軸心回轉盤,用以分配和導入緯紗。引緯操縱器(圖5-11)由兩個圓盤、多通道系統組成。由壓縮空氣傳輸?shù)木暭嗠x開導入通道依次進入相應的緯紗通道。引緯操縱器也有主噴嘴功能。

在引緯操縱器和緯紗通道之間有紡紗線夾持器和主剪刀。夾持器可使每一根緯紗停止引入,受控的主剪刀適時將其切斷。如引緯有誤,則機器自停,以便處理紗疵(圖5-12)。
