一、綜框的種類
(1)按織機的種類分:噴氣織機用綜框;噴水織機用綜框;劍桿織機用綜框;片梭織機用綜框。
(2)按綜框穿綜桿的固定形式分:穿綜桿直接固定于橫梁上的綜框(簡稱連體式綜框);穿綜桿用托座固定于橫梁上的綜框(簡稱分體式綜框)。
二、綜框的技術要求
(1)綜框的平面度≤1mm。
(2)綜框的垂直度(側檔和標準角尺的間隙)≤1mm。
(3)綜框的驅動鉤應牢固地固定在橫梁或側檔上,確保驅動鉤不松動或脫落。
(4)綜框的連接需牢固,確保綜框在高速休閑中,受載各種張力后不散架,能正常運行。

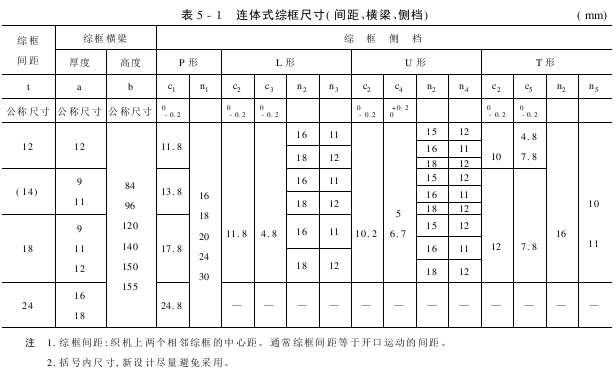

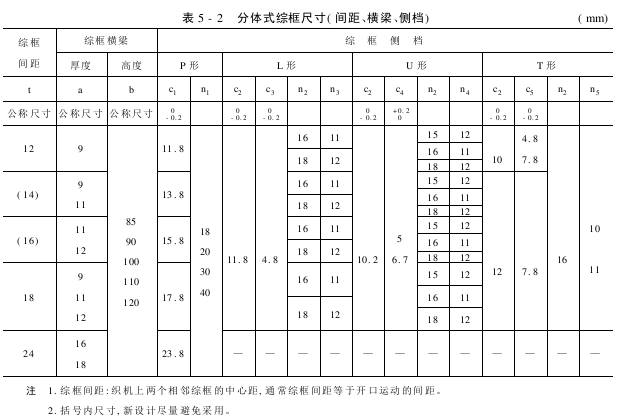

(5)綜框的橫梁需平直和牢固,抗拉強度σb≥240MPa。橫梁的截面尺寸根據織機、織物等參數選用,確保其有足夠的強度。常用截面有連體橫梁、分體橫梁,主要尺寸見表5-1、表5-2。
