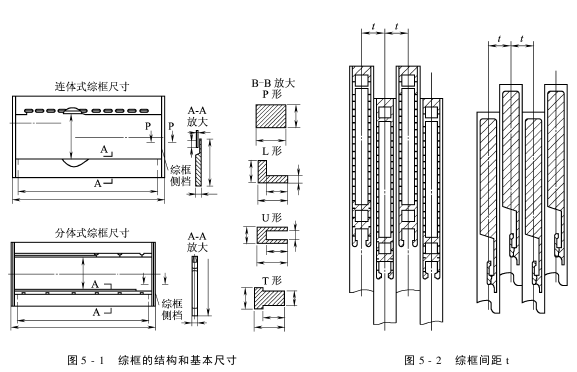

一、綜框的結構和基本尺寸(圖5-1、圖5-2)

(1)穿綜桿間的距離(綜框綜絲距)H由片綜綜耳間的距離決策。
(2)綜框的工作寬度E等于懸掛片綜的穿綜桿的工作長度。
(3)綜框的寬度L,由織機的結構決策,應由機器制造商和購買方共同商定。
二、綜框綜絲距的確定

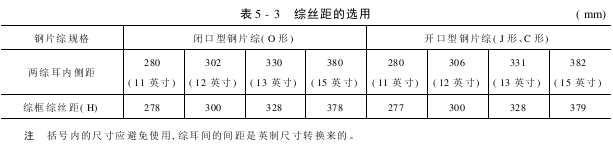

根據片綜的規格、織機的轉速和織物的密度參照表5-3。

三、綜框驅動件的確定
(1)驅動件的類型:根據織機的機型、織機的開口形式由織機制造商決策。

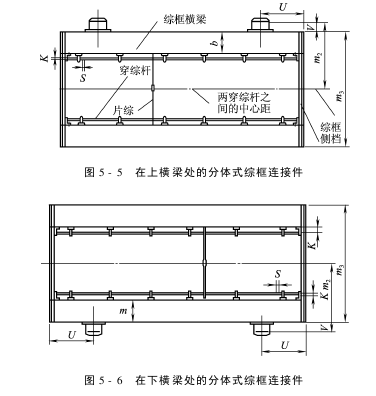

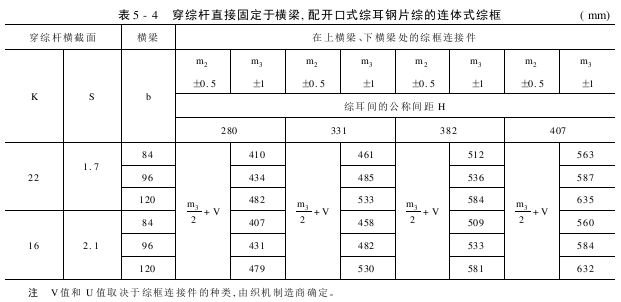

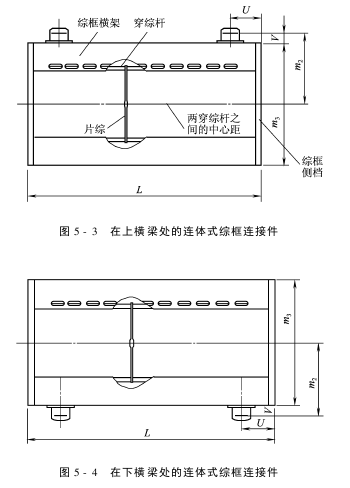

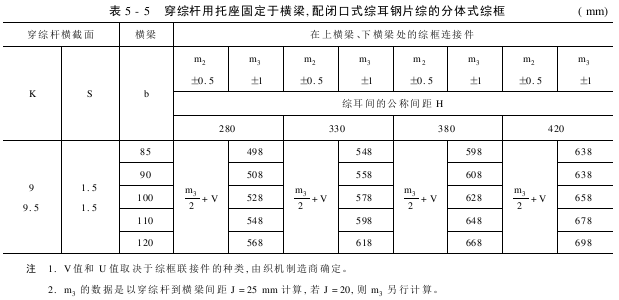

(2)驅動件的位置:根據織機的機型、織機的開口形式,按連體式綜框和分體式綜框固定在橫梁或側檔上,位置尺寸參照(圖5-3～圖5-6)和(表5-4、表5-5)。

四、綜框?qū)О宓倪x用
(1)導向板的形式
固定式:綜框的導板用黏合劑固定在綜框的橫梁上。
活動式:綜框的導板不用黏合劑固定在綜框的橫梁上,可根據需要的尺寸調整并固定。

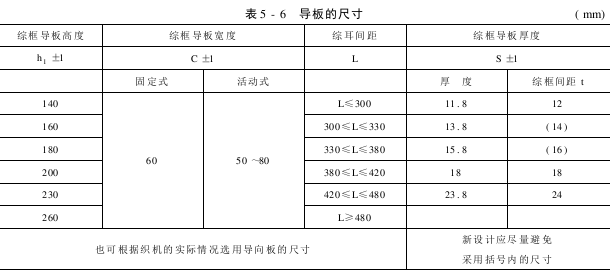

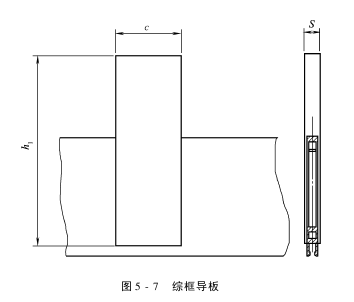

(2)導板的尺寸:如圖5-7和表5-6。
