一、穿綜桿的分類
(1)按穿綜桿的截面形狀分類:O形;J形;C形(見圖6-1)。

(2)按穿綜桿的用途分類:
①閉口O形綜耳綜絲用的穿綜桿。
②J形綜耳綱片綜用穿綜桿。
③C形綜耳鋼片綜用穿綜桿。
二、穿綜桿的規格和技術要求
(一)O形穿綜桿的規格和技術要求
(1)根據穿綜桿的使用情況。O形穿綜桿可分為:A形、B形兩種。

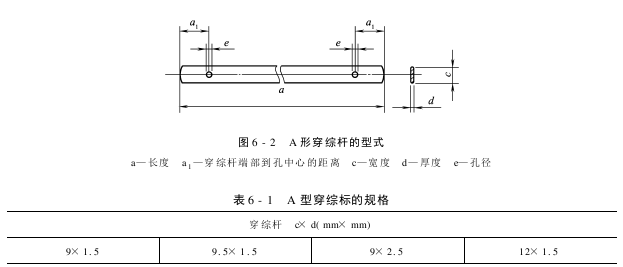

①A形:A形穿綜桿的形式和規格如圖6-2、表6-1。

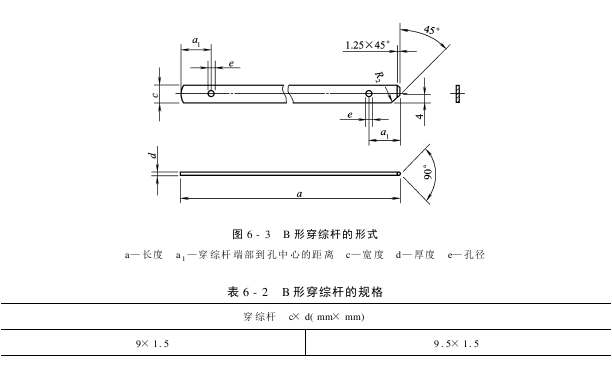

②B形:以楔形端連結烏斯特(Uster)自動穿經機的穿綜桿。B形穿綜桿的形式和規格如圖6-3、表6-2。

(2)O形穿綜桿應用不銹鋼(2Cr13、3Cr13)或錳鋼(60Mn、65Mn)等材料冷軋成型,并經熱
處理后而制成。
(3)O形穿綜桿的技術要求為:
①穿綜桿的抗拉強度σb =1300～1500N/mm2。
②穿綜桿周圍完滑,無毛刺。
③穿綜桿表面平坦完潔,周圍完滑,無毛刺。
④穿綜桿需校直。
(二)J形穿綜桿的規格和技術要求

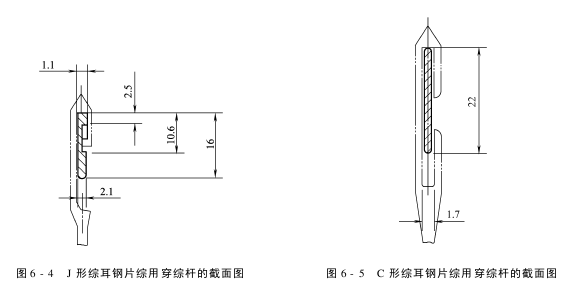

(1)J形穿綜桿的規格為:16mm×2.1mm,其主要尺寸見圖6-4。
(2)J形穿綜桿應用不銹鋼(2Cr13、3Cr13)或錳鋼(60Mn、65Mn)等材料冷軋成型,并經熱處理后而制成。
(3)J形穿綜桿的技術要求為:
①穿綜桿的抗拉強度σ_b=1290～1400N/mm²。
②穿綜桿表面平坦完潔,周圍完滑,無毛刺。
③穿綜桿需校直。
(三)C形穿綜桿的規格和技術要求
(1)C形穿綜桿的規格為:22mm×1.7mm,其主要尺寸見圖6-5。

(2)C形穿綜桿應用2Cr13或3Cr13等材料冷軋成型,并經熱處理后而制成。
(3)C形穿綜桿的技術要求為:
①穿綜桿的抗拉強度σ_b=1290～1400N/mm²。
②穿綜桿表面平坦完潔,周圍完滑,無毛刺。
③穿綜桿需校直。直線度≤0.3m。
