隨著科學技術的進步,電子技術被廣泛的應用,劍桿織機近年來在自動化水平方面有了進一步提高,表現在選緯裝置方面也由原機械式選緯進展到當今的電子選緯。
一、電子選緯裝置的種類
1.步進電動機驅動選緯指形式
這是當今國際上先進的一種形式,如必佳樂公司的GAMMA型劍桿織機、蘇州比佳樂GTXPLUS型織機就選用了這種形式,高淳紡機GJ600型劍桿織機、廣東豐凱機械制造有限公司“經典”型劍桿織機也開始采納此種選緯形式。

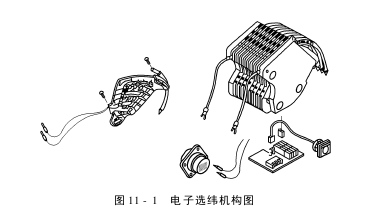

它由一個獨站模塊驅動,每一個模塊都由一個獨站步進電動機和選緯指組成,多可達八色,由于它可由織機微電腦操縱,所以可以和織機速度和緯循環同步,緯紗運行平直,可保持恒定的低張力,可設定好的穿紗位置,模塊可以互換,由于沒有機械休閑,所以無需潤滑保養,可更適應高速化(圖11-1)。
2.直線性電動機驅動選緯指形式(舒美特和范美特公司組合而成) 意大利普魯馬泰克斯(PROMATECH)公司生產的TM11E超優秀織機、萊拿多織機、K88型織機、蘇爾壽公司生產的G6300型織機均采納自己開發的直線電動機式選緯裝置,其結構緊湊、體積小,擋車工操作方便,適合高速,工作穩定?，F寧波航海紡機有限責任公司已和意達(上海)面料機械有限公司配套。

3.電磁式電子選緯裝置
目前國內外大多數織機都采納電磁式電子選緯裝置,如國外的SM93型、C401型、P401型、FAST型、GTM型、THEMA11E型劍桿織機,國內中紡機、西航公司、泰坦紡機、聊城紡機、經緯紡機、杭紡機、龍力紡機等均用此型選緯器裝置。此種系列裝置適用于中高速范圍。當前此裝置國內已批量生產,質量比較穩定,成本較低,機物料消耗較少。
以FAST電子選緯器為例說明電磁式選緯裝置的工作原理。該電子選緯器上裝有多根選緯指,可選擇多種緯紗,電子選緯器根據電子訊號操縱選緯次序。

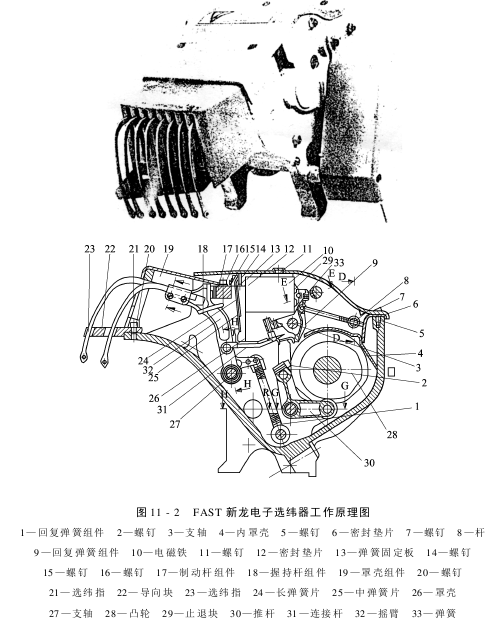

選緯器的主要部件如圖11-2所示,凸輪28的轉動是通過織機帶輪傳遞實現的。
當送電信號給電磁鐵10時,止退塊29在電磁鐵通電磁化下被吸下。當凸輪轉到某一角度時,凸輪28推動推桿30,使連接桿31下端斜面和推桿端面接觸,形成支點使其繞支點向后擺。
通過連接桿31推動搖臂32轉動,使選緯指19向下休閑,選緯指將緯紗送入送緯劍頭鉗口。當電磁鐵10不通電時,止退塊29通過彈簧33的作用松開,這時連接桿31無支點,選緯器不送緯。
二、電子選緯裝置的技術性能
以下主要介紹電磁鐵式選緯裝置的技術性能要求:
(1)電磁式電子選緯裝置在織機主軸旋轉一圈的同時,必須只有一個選緯指工作一次,并應按設定的程序循環、連續、穩定工作,不能出現有2個選緯指同時工作或間斷工作。
(2)電磁式電子選緯裝置全部連接軸,應轉動靈敏,不可有阻滯感。
(3)全部選緯指的高度、高低差應符合主機的設定值,不得出現碰撞固定導軌,保證緯紗能正確引入送緯劍頭的鉗口。例如:SM93型電子選緯裝置高低差≤6mm,THEMA11E電子選緯裝置高低差為28～33mm,FAST型電子選緯裝置高低差≤6mm。
(4)電磁式電子選緯裝置芯鐵線圈(電磁鐵)適合電壓為直流24～30V,連續工作后線圈溫升≤25℃,芯鐵吸力應大于電磁鐵彈簧壓力2倍以上。
(5)額定車速、振動、空車噪聲壓級、空車功耗值均由織機總體設計指標選定,當前國內自制的中高檔織機選定參數指標如下:
FAST型:車速600r/min;空車噪聲壓級≤78dB;空車功耗≤65W。振動x≤1.5cm/s;y≤１ｃｍ／ｓ；ｚ≤１ｃｍ／ｓ。
SM93型:車速400r/min;空車噪聲壓級≤86dB;空車功耗≤65W。振動x≤3cm/s;y≤3cm/s;z≤3cm/s。
(6)電子選緯裝置工作后不得出現漏油、滲油現象。
(7)電子選緯裝置表面不得有碰傷、損傷現象,漆層應完滑無剝落。
(8)電子選緯裝置的潤滑方式,由織機總體設計結構確定,一般有整臺油浴槽式和接頭式壓注油杯的注油孔式二種,具體選用油劑牌號,應有明確規定,一般采納20號機油,鈣基潤滑脂。
