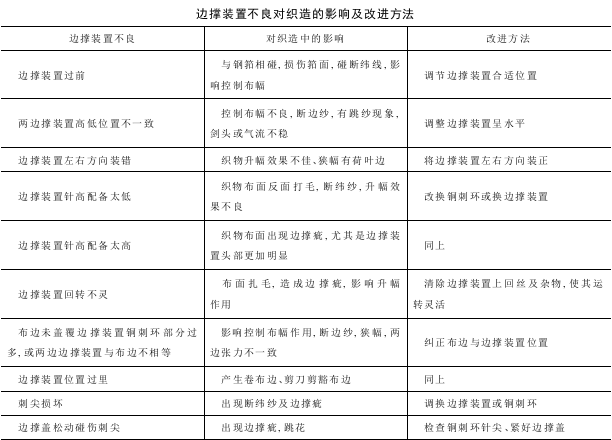

無梭織機邊撐裝置應和相應的邊撐匣座配套使用,二者位置要求上下前后平行一致,邊撐裝置在邊撐匣內,銅刺環、橡膠輥、鋼刺輥擰緊后運轉必須靈敏,如安裝雙邊撐裝置,前后二者必須平行,邊撐匣蓋和邊撐裝置的間隙應對稱,一般來說,間隙是織物的2～3倍,在運轉中,布邊和銅刺環的外側一環相接觸,邊撐裝置有左右或長短軸之分,反螺旋或短軸裝在左側邊撐匣內。順螺旋或長軸裝在右側邊撐匣內。在織造中,通過織物的回轉,外側針刺首先刺入織物的邊部,利用刺針的運轉角度來升幅和阻擋布幅的收縮,然后隨著角度的變化,升幅力逐漸減少,后利于脫針(如下表所示)。
