一、劍桿頭類型

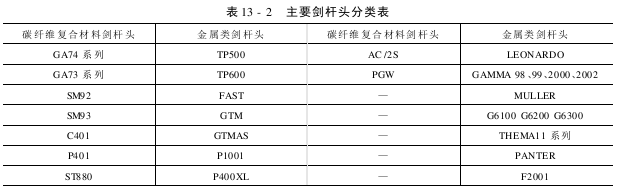

(1)一般情況下,按劍頭主體采納的材料進行分類,主要分為碳素纖維層壓材料類劍桿頭和金屬類劍桿頭兩大類。現將幾種主要劍桿頭的分類情況見表13-2。

(2)具體對每一種劍桿頭而言,有的劍桿頭又可以根據紡紗線的粗細進行劃分,例如FAST、THEMA11E、GTM—AS等劍頭就分別又分為織粗型、細型、標準型三種。
二、劍桿頭技術要求
(1)劍頭表面完潔無廢邊、無毛刺、無裂紋、無凹陷、氣泡等缺陷。
(2)劍頭背部經紗接觸面為圓滑流線型,不應有導致斷經紗等缺陷。
(3)送緯劍的夾紗工作面應密合、無縫隙,緯紗進入后夾持牢固、可靠、不松動、不脫紗,按動開口按鈕時紗可順利釋放。
(4)接緯劍的鉤紗頭和夾紗桿配合工作面而形成一鍥形夾角,緯紗進入時應及時卡住,不松動、不切割、不脫離,按動開口按鈕(開合器)時緯紗可順利釋放。
(5)送緯劍和接緯劍交接緯紗應精確可靠,劍頭不得相互摩擦、碰撞。
(6)劍頭的緯紗入口應使緯紗順利進入,而在經紗中通過時不得掛紗。
(7)中高速碳纖素層壓材料劍桿頭本體應該導電,任何二點之間電阻值不大于250Ω。
