一、概述
由于劍桿頭型較多,每型劍桿頭具體的使用方法均有所差異,但其使用中的注意事項基本一致,其使用好壞都會直接影響織物好壞和機物消耗的情況,而劍桿頭使用質量的好壞,除和劍頭本身制造、裝配質量、日常維護有關外,還和整機劍頭調整有關(動程、釋放板、導鉤、吸風裝置、劍帶安裝等),為了配合好廣大用戶正確使用好劍桿頭,正確推斷和劍頭有關的緯向故障,應認真參照劍桿頭上機時的注意事項。
二、劍桿頭上機前注意事項
(1)用手感、目測檢查劍桿頭外觀是否完滑,有無廢邊、毛刺、裂紋。
(2)用紡紗線模擬經紗通過劍頭背部,應無鉤紗現象。
(3)用手開啟開合器、壓紗板,模擬釋放板工作狀態,檢查劍頭開合是否靈敏,無滯涉感覺。
(4)裝劍帶前先將400號砂紙將劍帶、劍頭(含底板)全部毛刺尖邊打磨完滑(但不要磨太多),然后再用800號細紗紙重新打磨完滑,使全部和經緯紗接觸的部分無毛刺,不致鉤斷經緯紗。

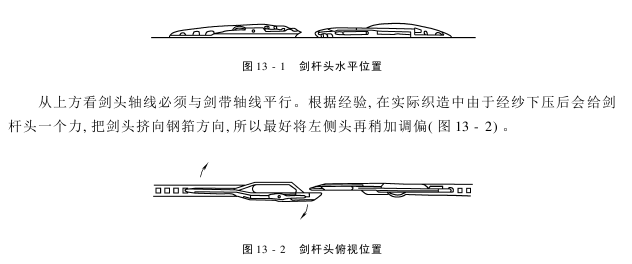

(5)將劍頭用螺絲釘固定在劍帶上,為使螺釘簡單旋進,可將螺釘先泡油,劍頭劍帶固定后,從側面觀看必須保證二個劍頭在同一水平線上(圖13-1),如果安裝不精確,劍頭上翹,則劍頭在縱向?qū)?huì)出現磨損或不能投緯。

(6)對原已使用過的老劍帶上更換新劍頭時,必須注意檢查劍帶磨損情況,按主機廠要求進行更換。例如SM93織機規定劍帶寬度已減小0.5mm、厚度減小0.5mm,二齒孔間寬度減小2mm時,必須要進行更換新劍帶后才能再更換新劍頭。例如FAST織機(圖13-3)規定劍帶大磨損處厚度H不能薄于1.0mm,劍帶孔長度F不得超過5.25mm。

三、劍頭上機后注意事項

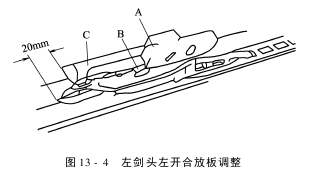

(1)在調整左劍頭左開合板A的位置時,注意左劍頭通過時其壓線板只要能打開1mm就足夠了,幸免左劍頭造成不必要的磨損,如圖13-4所示。

(3)綜框綜平常間調整的好壞,也直接影響到劍頭使用壽命的長短,如果平綜時間太早,在劍頭離開織口時,下層經紗已把劍頭抬起,導致劍頭提早磨損,所以平綜應稍延后為宜,但具體時間還要根據織物品種主機的規定而定。
(4)導鉤的正確安裝調整直接影響劍頭劍帶的使用壽命,用戶必須根據主機廠使用維護說明書要求安裝導鉤更換導鉤。
(5)活動導軌和固定導軌構成的劍帶劍頭工作運行的通道,其直線度調整的好壞,固定導軌和鋼筘的佳距離(好保留2mm),直接影響劍頭劍帶的壽命,具體的調整方法按主機廠
調試說明書執行。
為了保證劍頭正常使用,維修工必須每月用定規檢查軌道的直線度。應常常檢查劍頭、劍帶在軌道中自由滑動情況和劍帶和導軌之間的橫向間隙,間隙要求完量小,并按上機說明書進行調整,或抽出劍頭劍帶,觀看劍頭使用磨損狀態,及時更換劍頭上的損壞件(如彈簧、螺絲、開合器、底板等)。
(6)有底板的劍頭必須注意其磨損情況,按說明要求定期更換,如不更換則劍頭會迅速損壞,緯紗難以交接,甚至右劍頭會碰到導鉤造成織造事故。在換底板時好換上新螺釘,或?qū)⒃b在這個位置上的螺釘安裝上,不要裝錯。
四、劍頭引緯故障分析表

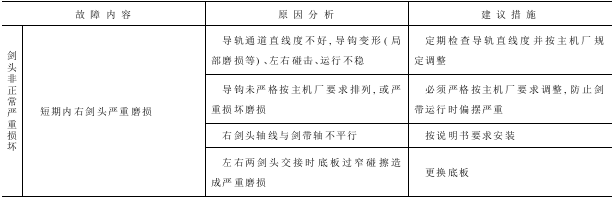

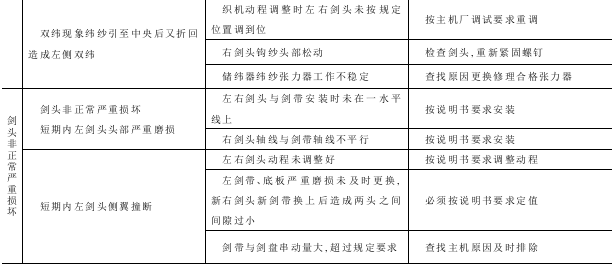

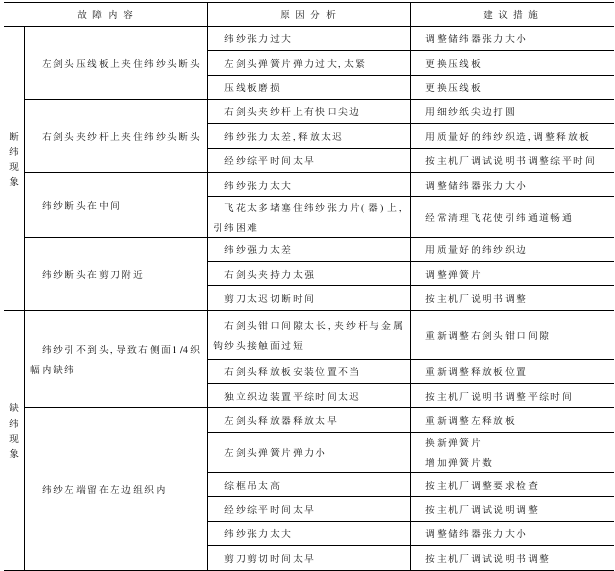

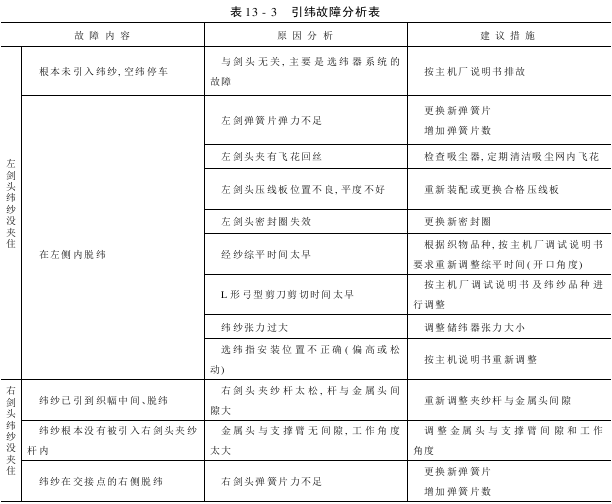

織造過程中,常出現左右劍頭交接失誤等緯向故障,原因多種多樣,有的是調整問題,有的是劍頭本身問題,現將綜合情況見表13-3。
