(五)棉纖維水分的檢驗方法
隨著現代物理測試技術的應用,棉纖維水分檢驗方法有多種,總的可分為直接法和間接法兩大類。
(1)直接法:直接檢驗法是將含有水分的棉纖維稱重后,經干燥,除去水分,再稱取棉纖維的干重,以便計算棉纖維的實際回潮率或?qū)嶋H含水率。根據除去水分的不同方法,又可分為烘箱法、紅外線輻射法、高頻加熱干燥法、吸濕劑干燥法等。
(2)間接法:棉纖維水分的間接檢驗法,就是利用棉纖維某些物理性質和棉纖維含水率的關系,間接檢驗棉纖維中水分的含量。這類方法速度快,不除去棉纖維中的水分,不損壞試樣。
目前使用的儀器主要有:電阻式測濕儀、電容式測濕儀以及微波和紅外測濕儀等。
根據現行棉花國家標準(GB1103—1999、GB1103.3—2005、GB19635—2005)規定,檢驗水分使用水分電測器,以標準烘箱作為校正水分電測器的依據。
1.烘箱法
(1)實驗原理:利用烘箱烘干棉纖維,主要根據棉纖維具有放濕性能和空氣能容納水蒸氣的能力。由棉纖維的吸濕性可知,棉纖維在不同的溫濕度條件下,具有不同的平衡回潮率,溫度越高,相對濕度越低,棉纖維的平衡回潮率越小。在不同溫度條件下,空氣容納水蒸氣的差別很大。例如:溫度在20℃時,空氣中所容納飽和水蒸氣的密度為17.3g/m3;當溫度為100℃時,空氣中所容納飽和水蒸氣的密度為597g/m3。由此可見,溫度只增加5倍,而空氣中所容納的飽和水蒸氣密度卻增加了34.5倍。如果空氣中所含水蒸氣的數量恒定不變,當溫度升高時,就能使潮濕的空氣變?yōu)楦稍锏目諝狻Ｋ?電熱絲加熱烘箱內的空氣時,箱內的相對濕度也降低,棉纖維試驗試樣和空氣間形成了溫度梯度、濕度梯度和壓強梯度,棉纖維中水分子移向空間的壓力差增大。同時,由于電熱絲加熱后產生的紅外線進入棉纖維內部,使棉纖維中水分子的動能增大,加快休閑速度,水分子可以?huà)昝撁蘩w維內部的吸引而進入空氣中,并由排風扇排出箱外。
在烘干過程中,箱內自動調節保持恒溫,使箱內的熱空氣處于肯定的干燥狀態,所以能起到烘干棉纖維的作用。
(2)儀器和工具:
①烘箱:烘箱的類型很多,通常要求使用附裝有天平,能進行箱內稱重的自動控溫通風烘箱。
②天平:稱重200g,小分度值10mg。
③盛樣容器:要求密封性好,不吸濕。
(3)試驗試樣打算:
①取樣:取樣份數和方法按現行棉花國家標準的規定或有關各方商定的方法進行。每份樣品約100g。
②稱樣:剝?nèi)悠繁砻婷迣?取出中間部分,用天平稱50g試驗試樣,每稱一個試驗試樣應不超過1min。自取樣至稱樣,存放時間不應超過24h,以幸免試樣在空氣中吸濕或放濕,造成結果不準。
(4)試驗步驟:
①撕樣:稱好的試驗試樣在烘驗前應撕松。撕樣時下面放一完面紙,撕落的雜物和短纖維應全部放回試驗試樣中,撕樣時發覺的棉子、油棉、子棉和非常雜物,應揀出并以相同質量的棉樣替換。經撕松的試驗試樣放入烘籃內并充滿其容積的1/2～1/3。
②烘驗:開啟烘箱電源,當箱內溫度穩定在105℃時,將裝有試驗試樣的烘籃掛入箱內,待箱內溫度回升至規定溫度時,記錄時間。烘至90min,關閉電源;停1min后進行次箱內稱重,做好記錄。稱畢,復開電源;待箱內溫度回升至規定溫度后續烘15min,進行第二次箱內稱重。直至前后兩次質量差異不超過后一次重量的0.05%時,可將后一次重量視為恒重。每次稱完8個試驗試樣不應超過5min。
(5)試驗結果:

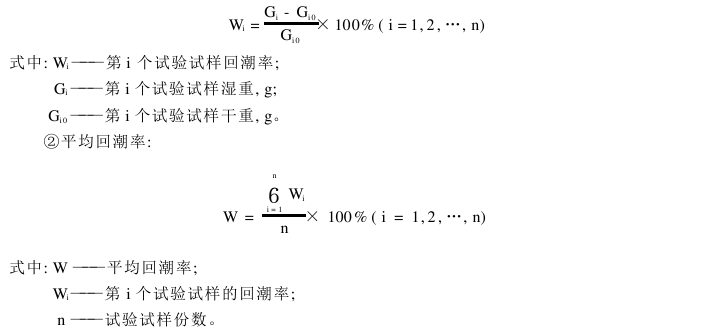

①試驗試樣回潮率:

③數字修約:試驗試樣回潮率和平均回潮率均修約至兩位小數。數字修約按國家標準GB8170—1987“數字修約規則”的規定執行。
(6)注意事項:為保證烘驗結果的精確性,工作中應注意以下幾點:
①烘驗宜在標準溫濕度條件下進行,如無條件,也要預防室內溫濕度有較大變化。
②使用烘箱及天平應慎重注意,動作輕松,以免震動損壞。
③烘驗時不要丟失試驗試樣中的纖維和雜質。
④應常常觀看烘箱的工作性狀,發覺溫度異樣,應及時查明原因,加以修理。
⑤操作中應注意安全。每天烘驗完畢,必須關閉電源,做好天平和烘箱的內外清潔工作,應預防棉纖維落在電熱絲上,以免引起事故。
2.電測器法
(1)電測原理:棉纖維的電學性質隨吸濕量的改變而改變,據此原理研制的電阻式測濕儀和電容式測濕儀,可用來間接測定棉纖維的回潮率或含水率。
干燥的棉纖維是電的不良導體,但棉纖維汲取水分后,在常態下也具有導電性能。導電性能的大小,取決于回潮率或含水率的高低。據此,便可通過肯定的電路形式,用測量棉花阻值的方法來確定其回潮率或含水率。
電阻式測濕儀是水分間接測定法中應用廣的儀器,根據測定的對象和應用的場合,有多種設計形式,如極板式、插針式等。這種儀器結構精巧,使用簡便,便于攜帶。但在測試時必須接觸試樣,并且它所測得的含水率或回潮率是試樣中電阻值低處的情況。電容式測濕儀是將肯定量的棉纖維放在肯定容量的電容器中,利用水的介電常數大于棉纖維的原理,測得電容量的大小,以間接推測棉纖維的含水率或回潮率。其測試結果的影響因素和電阻式測濕儀基本相同,只是它可以不接觸試樣,便于連續測定。但該儀器在構造上比電阻式測濕儀復雜,穩定性也較差,目前使用較少。
(2)儀器和工具:
①電測器:現行棉纖維試驗方法國家標準GB6102.2—1985中規定采納符合下列技術條件的電阻式測濕儀:測量電壓360V±5V;極板壓力75kg±5kg;極板面積235mm×100mm;表頭刻度要求分度為0.1%。用棉花電阻校驗箱校驗時,表頭指針偏差不大于±0.05%。
符合上述技術條件要求的電測器的型號很多,目前使用較普遍的是Y412A/B型和XJ101型水分電測器。
②棉花電阻校驗箱:1MΩ以上電阻校驗箱,阻值誤差不大于±1%;1MΩ以下電阻校驗箱,阻值誤差不大于±0.5%。
③壓力校驗器:校驗標準為75kg±5kg。臺秤分度值不大于5g。
④盛樣容器:要求密封性好,不吸濕。
(3)試驗試樣打算:
①取樣:取樣份數和方法按GB1103—1999的規定執行,每份樣品重約100g。
②樣品處理:將取得的樣品連同盛樣容器置于試驗環境下進行溫度平衡,以使其和環境的溫度差異在±2℃以?xún)?nèi)。自取得樣品時起,回潮率的測定應在24h內一次試驗完畢。
(4)試驗步驟:
①電測器校驗:裝好電池,打開電源,檢查表頭指針是否和表頭刻度的起點重合,否則調節表頭調零螺絲,使之重合。開啟電源開關,將轉換開關撥至滿度調整檔,調節滿度調整旋鈕,使指針和表頭刻度的滿度重合(對分設溫差滿調旋鈕的電測器,只需將轉換開關撥至溫差測量擋,調節溫差滿調旋鈕,使指針調至滿刻度)在測量過程中,要常常檢查各擋至滿刻度有無變化。
②裝樣:打開盛樣容器,取出1份樣品,用臺秤稱取50g±5g試驗試樣,放在電測器玻璃蓋上迅速撕松,均勻地推入兩極板間,蓋好玻璃蓋,搖動手柄加壓,使壓力器指針指到圓點。
③回潮率的測量:將轉換開關撥至回潮測量擋,待指針偏轉穩定后,按鋸齒棉或皮輥棉刻度線記下回潮率讀數,讀數記錄至接近的0.1%。
④溫度修正:將轉換開關撥至溫度修正檔,按鋸齒棉或皮輥棉記錄修正至接近的0.1%。
⑤關閉電測器電源,退松壓力器,取出試驗試樣。將測得的鋸齒棉或皮輥棉回潮率讀數加上相應的溫度修正值,即為該試驗試樣的回潮率。
(5)試驗結果計算:計算平均回潮率,修約至2位小數。

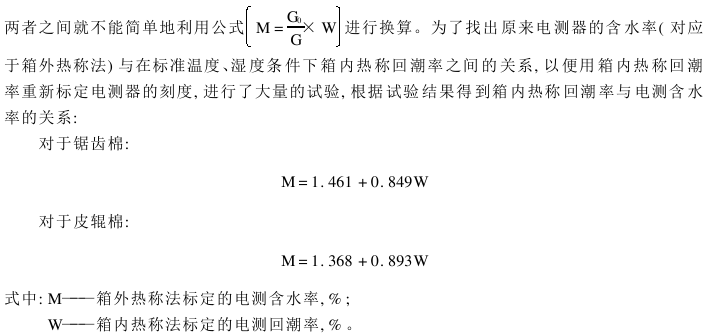

在實際工作中,若將箱外熱稱法標定的電測含水率換算成箱內熱稱法標定的電測回潮率,

(6)注意事項:為保證電測結果的精確性,工作中應注意以下幾點:
①試驗應在各型號電測器規定的環境溫濕度條件下進行。試樣溫度應和測試時的環境溫度和儀器溫度相一致(不超過±2℃)。因此,檢驗人員在檢驗棉花水分遇到高溫或低溫環境時,好采納實驗室檢驗,馬上棉樣密封后和電測器放在同一環境下平衡1h以上。
②測試要靈敏、迅速。從盛樣容器內取出1份樣品,稱重至該試驗試樣測試完畢,時間不得超過1min。各型號電測器都有肯定的適用范圍,測試時應幸免使用表頭兩端刻度,應選用表頭中段為宜。
③測試完畢,必須及時關閉電源,做好清潔工作。如短期內不用,應取出電池。
④儀器內部可調零件不能任意調節,如有變動,應用專用儀器校對。
⑤兩極板間不得放置堅硬物體,以免測溫元件受損。兩極板不得相互接觸,否則將燒毀儀器內部電路。
⑥儀器應放置在通風干燥處,幸免暴曬和劇烈震動。
⑦每年檢驗旺季前,應做好電測器的校準和檢修工作。用棉花電阻校驗箱校驗儀器表頭刻度;用壓力校驗器校驗壓力器的壓力;各臺電測器之間也應相互校準對比。必要時和烘箱法進行對比,兩者試驗結果發生較大差異時,應分析原因,以正常條件下的烘箱法試驗結果為準。
