HVI1000Classing由四個獨站的模塊構成,即長度/強度模塊、馬克隆模塊、顏色/雜質模塊和操縱模塊。

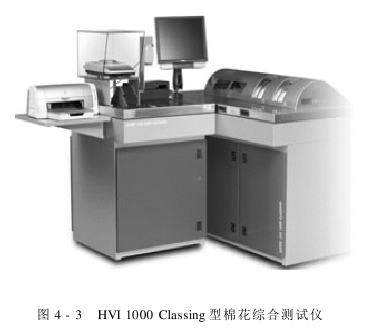

HVI的系統組件分別裝置在兩個獨站的箱體內,如圖4-3所示。

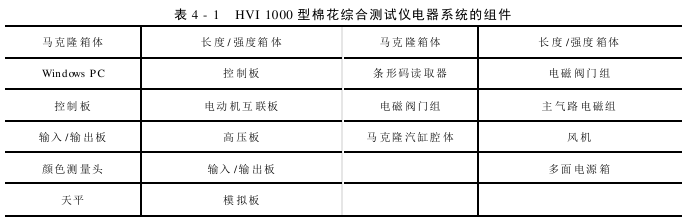

其中較大的箱體包含長度/強度(L/S)模塊,俗稱長強箱體(圖中右箱體);較小的箱體包含馬克隆(Mic)模塊、顏色(Color)/雜質(Trash)模塊,俗稱馬克隆箱體(圖中左箱體),系統含有文字/數字鍵盤、顯示器和天平,這些都安裝在箱體的上部。顯示器顯示菜單選項,操作說明和試驗數據。操縱系統運用計算機操縱校準和診斷,提供精確且可靠的自動化操作。全部的功能均由特意的微處理機操縱,可以簡化操作程序并為試驗提供各種參數方面的靈敏性。組成HIV1000電氣系統的主要部件見表4-1。

(一)長度/強度模塊
在長度/強度(L/S)模塊里,可以測出平均長度、上半部平均長度以及相關的長度整齊度。
在模塊測試中,這個單元可以作為一個獨站的儀器使用,可進行數據峰值的計算和長度、強度的測試。
長度/強度模塊包含:樣品的自動生成機構、毛刷機構、測試長度和整齊度的完學系統、測試強度和斷裂伸長率的夾鉗系統。
把棉纖維樣品放入自動取樣器后,梳齒即自動開始工作。它們沿著儀器的軌道移動,在軌道上,棉纖維樣品可以被梳理及檢測,這個過程由計算機全程操縱,完全自動化。

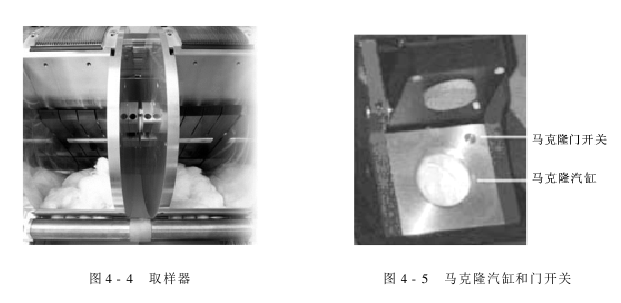

取樣器位于儀器上部,其外形結構如圖4-4所示。真空箱安裝在長度/強度箱體的左下方。

(二)馬克隆模塊
馬克隆值測試是把纖維放在一個固定體積的腔體里,讓氣流通過這個已知重量的纖維體。
通過腔體的壓力差和纖維的截面積相關,以此來計算棉纖維的馬克隆值。
在馬克隆模塊中配備了一臺電子天平,用于精確稱重樣品。樣品稱重后,放進馬克隆腔體內進行測試。用于馬克隆測試的腔體安裝在天平下部。馬克隆汽缸和門開關如圖4-5所示。
(三)顏色和雜質模塊
測量棉纖維顏色(反射率和黃度)的儀器放置在較小的馬克隆箱體里,可同時進行顏色和雜質的測試。用于盛放纖維樣品的托盤安置在馬克隆箱體桌面上,操作者按下開始按鈕(安在桌面上)就可以進行顏色和雜質測試了。
測試顏色的試驗過程中,系統用氙燈照耀樣品。通過穿過過濾器的反射完和被完敏電極管散射的完,測量反射率和黃度兩個顏色指標。
根據美國Upland和Pima棉的等級標準,把這些值轉換成等同的USDA顏色等級編碼,這些值也能轉換成中國的顏色圖編碼。
雜質模塊是一個自動的視頻圖像處理器,它能測試棉樣品中可見的葉片和少量雜質。數字化的圖像經過計算機處理可以生成三個測試數據:
(1)雜質面積:可見雜質占樣品面積的百分比。
(2)雜質數目:直徑為0.25mm或更大的雜質顆粒個數。
(3)雜質等級:一個和雜質面積和雜質個數相關的編碼值。
