(二)吸棉分別器
吸棉分別器實際上就是子棉分別器,也稱子棉卸料器。其主要作用是將子棉和運送子棉的載體———空氣分別,以便子棉進入下一道工序處理,它也能有效地清除子棉中的輕小雜質,如塵土、棉葉等。子棉分別器的結構形式主要有以下幾種。
1.重力式子棉分別器

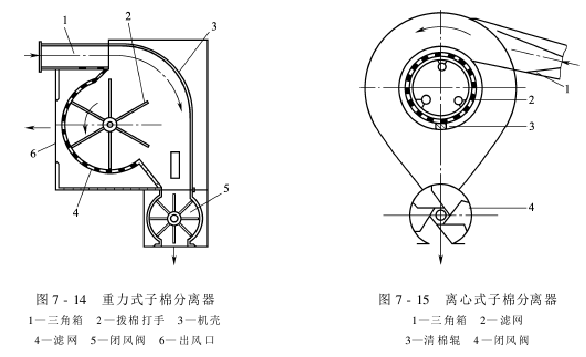

重力式子棉分別器也稱彎流向子棉分別器、反向定網式子棉分別器,其結構如圖7-14所示。
機殼將分別器的內部空間和外界大氣隔絕。將濾網做成圓弧形截面,固定在分別器的機身內,阻擋子棉休閑,并使空氣和細小雜質從網孔排出。撥棉打手用于打落貼附在濾網表面的少部分子棉,并起清掃濾網表面的作用。撥棉打手的直徑一般為700～1000mm,轉速為150～200r/min。閉風閥將子棉卸出分別器,同時起密封作用。吸棉口即子棉進入口,通過變截面管(三角箱)和吸棉管相連接。出風口即含塵空氣的出口,通過變截面管和回風管相連接。重力式子棉分別器具有如下優(yōu)點:
(1)壓力損失小(400～500Pa),能耗低。
(2)子棉和空氣分別過程中纖維無損傷。
(3)結構簡單,安裝、維護、操作簡便。
2.離心式子棉分別器
離心式子棉分別器,也稱轉網式子棉分別器,其結構如圖7-15所示。它主要由圓弧形殼體、圓筒形濾網、閉風閥等機件組成。

離心式子棉分別器的機殼呈圓弧形,圓弧半徑為700mm,當子棉從進棉口進入分別器后,受圓弧形外殼限制,被迫做圓周休閑。圓筒形濾網設于分別器的中心,直徑為600mm,轉速為5～10r/mm。圓筒形的濾網透風面積大,使含塵空氣的過濾風速稍有降低,這是離心式子棉分別器壓力損失較小的主要原因。清棉輥通常為固定毛刷條,用于清掃圓筒形濾網表面,保持網孔暢通。
離心式子棉分別器具有如下優(yōu)點:
(1)壓力損失小(一般在400Pa左右),漏風率小(一般在20%左右)。
(2)子棉和空氣分別過程中徹底去除了棉結、索絲疵點的產生。
(3)結構簡單,性能穩(wěn)定。
3.三輥分別器

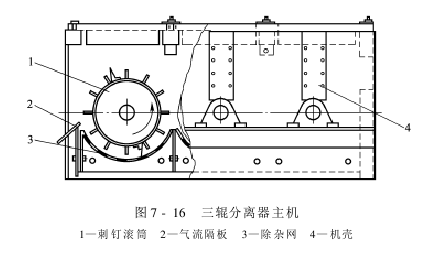

三輥分別器主機的結構如圖7-16所示,它主要由機殼、刺釘滾筒、除雜網、氣流隔板等組成。

3個刺釘滾筒水平平行布置,旋向一致且使子棉從滾筒上部通過。在每個刺釘滾筒上都對稱安裝著四葉橡膠刮板,橡膠板超出刺釘頂端9.5mm。橡膠刮板頂端和除雜網的間隙一般為0～0.5mm。3個刺釘滾筒的外徑均為382mm,轉速為611r/min,滾筒之間的中心距為407mm。
除雜網采納2.5mm厚的鋼板沖孔而成,網孔孔徑為3.5mm,網面弧度為130°～135°。氣流隔板安裝在子棉出口處,其作用是切斷刺釘滾筒旋轉時產生的氣流,預防子棉被滾筒帶回。為此,氣流隔板端部和橡膠刮板頂部的間隙要足夠小。
子棉隨氣流進入分別器后,依靠3個刺釘滾筒的旋轉作用,一邊被擊松一邊向出棉口方向休閑。塵粒等細小雜質在松棉過程中和子棉脫離,并在氣流的作用下穿過除雜網網孔進入回風管。
三輥分別器和重力式、離心式分別器相比,具有松散子棉團的優(yōu)點,當用作外吸棉分別器時,能使子棉呈均勻、松散狀進入熱空氣管道及烘干機,有利于提高子棉烘干均勻程度及烘干效率。但三輥分別器的壓力損失大(一般在1000Pa左右),小花頭損失多。
