1.導輥式熱風烘燥機的用途和工作原理
導輥式熱風烘燥機用于棉織物和化學纖維混紡化纖織物織物在連續軋染、樹脂后整理時的預烘、樹脂后整理或熱熔上色時的焙烘。其作用是以肯定溫度的熱空氣,非常均勻地對織物進行烘燥處理。烘燥時,濕織物在烘房?jī)?nèi)的多根導布輥間運行,以滿足其和熱空氣接觸汽化水分所需的時間,故織物是在肯定的經向張力下進行烘燥的。
導輥式熱風烘燥機的工作原理是織物由進布架上的導輥經吸邊器進入超喂輥(大超喂可達10%),使織物處于松弛狀態進入預熱室。在烘房的入口處,裝有冷風主動導布輥(即空心導輥,中心吹冷風),以降低滾筒表面的溫度,預防染料或樹脂的“泳移”。經加熱后的熱空氣通過循環風機吸入風道送往各個風嘴,均勻地吹向織物布面及兩側。其中大部分熱空氣仍舊回到加熱室繼續加熱循環使用,一小部分濕度較大的廢熱空氣由排風機排出機外,從而保持了烘房?jī)?nèi)的均勻溫度?？椢锍龊娣亢蠹催M(jìn)入冷卻裝置,使織物快速降溫,預防產生永久性皺痕。后經落布器和消靜電裝置,去除織物在整理過程中所產生的靜電,并將織物落入布車。
2.導輥式熱風烘燥機的類型
導輥式熱風烘燥機的類型有多種,根據烘房的型式可分為臥式和站式兩種。根據烘房?jī)?nèi)導布輥配置狀態的不同情況,目前主要使用的有上下導布型、W型、橫導布型三種。

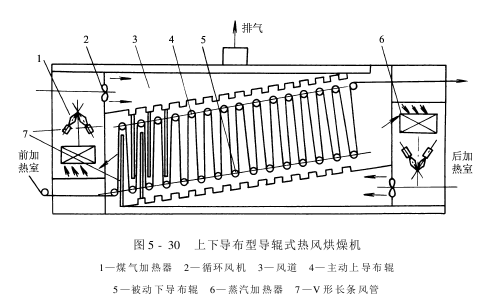

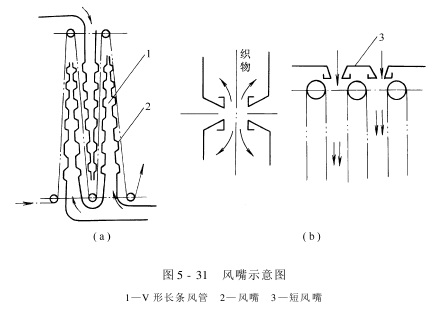

(1)上下導布型導輥式熱風烘燥機:如圖5-30所示,它由進布架(包含超喂裝置)、加熱室、風道、烘房、落布裝置(包含冷卻裝置)、傳動及自動操縱系統等部分組成。加熱室在進出布端各有一個,即前加熱室和后加熱室。各室內有蒸汽加熱器(即散熱器)、煤氣加熱器、軸流循環風機等。經加熱后的熱空氣被循環風機吸入增壓后送入風道,經風嘴噴出,以提高織物的溫度。烘房的前端裝有V形長條風管,上有風嘴數十只,其吹出的熱風和織物平面垂直,兩面對吹,安裝在上二下三導輥間,見圖5-31(a)。接著,在烘房?jī)?nèi)的上下導輥間安裝短風嘴數十只,熱風噴向織物間,和織物平行流動,見圖5-31(b),流速隨流程的加大而迅速降低,烘燥效率較低。

上下導布型導輥式熱風烘燥機的特點是結構簡單,容布量大,織物受熱基本均勻,上下風道和各只風嘴均可單獨調節風量和風速,使用操作較方便。其缺點是前后兩加熱室占地面積較大,進布端幾只導輥在運行過程中臨時清潔不便,熱效率較低,織物緯向收縮時,門幅也不易操縱。為預防織物起皺,上下導輥的中心距一般不超過2m。

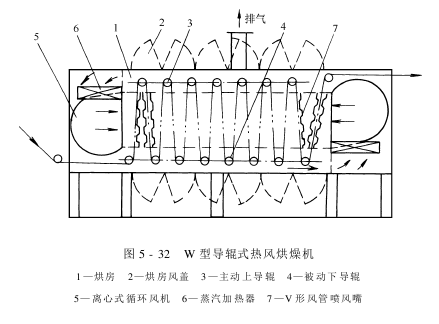

(2)W型導輥式熱風烘燥機:如圖5-32所示。由于導輥橫向間距拉開,上下中心距縮短,織物在烘房?jī)?nèi)呈W形運行,織物間均安裝V形風道,熱風垂直噴向織物表面。因此,噴風均勻,烘燥速率有所提高,且便于操作和清潔工作;但容布量較少,占地面積較大。

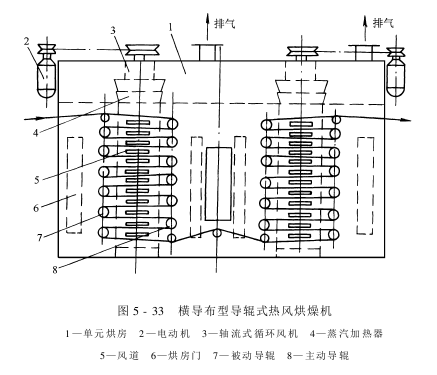

(3)橫導布型導輥式烘燥機:如圖5-33所示。由于織物在導輥間橫穿運行,熱空氣自橫風道經風嘴垂直噴向織物兩面,再沿織物經向流動,烘燥效率較高,噴風均勻,占地面積也較小。

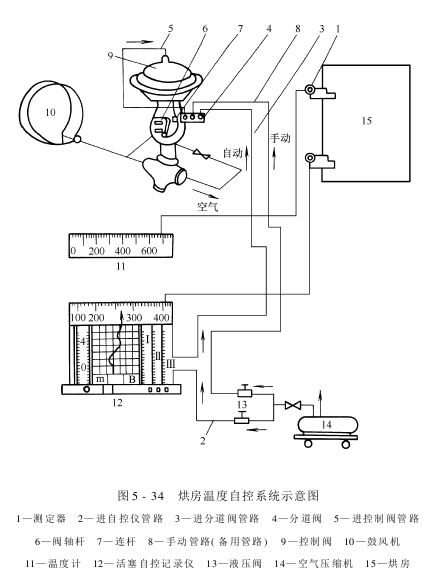

烘燥機的自動操縱系統有空氣自動操縱、煤氣自動調節和烘房溫度自動操縱等。圖5-34為烘房溫度自控系統示意圖。烘房溫度可在活塞式自控記錄儀調節到所需要的范圍。當烘房?jī)?nèi)的溫度超過或低于規定溫度時,自動調節系統便能自動調節溫差,借助烘房?jī)?nèi)的溫差來操縱空氣量的大小和燃?xì)饬康拇笮　?/p>

其工作原理是:當烘房?jī)?nèi)溫度降低時,測定器上的電量減小,通過一根導線傳給溫度計,并指示出實際溫度,通過另一根導線傳給活塞式自控記錄儀,做記錄動作。其壓力系統起微量調節閥門的作用,使壓縮空氣管路接通,通過減壓閥、分道閥等,使較多的壓縮空氣從閥孔通往煤氣自動調節系統,烘房溫度得到提高。當達到規定溫度時,測定器通過活塞自控儀馬上關小進入分道閥的壓縮空氣,使烘房溫度不再升高。當烘房?jī)?nèi)的溫度超過規定溫度時,活塞自控記錄儀又做以上動作,進行降溫。這樣,活塞自控記錄儀根據烘房?jī)?nèi)的電信號,不斷進行升溫或降溫,自動操縱烘房?jī)?nèi)的溫度。
目前,已有微型計算機操縱的自控系統出現,這種自控系統性能可靠,適應性亦強。
上下導布型導輥式熱風烘燥機的故障處理和保養方法分別列于表5-5和表5-6中。
