在染整整理過程中,由于織物承受到經向張力的拉伸而導致發生緯向收縮,經向伸長的不穩定現象。在以后的整理和使用過程中,遇濕熱會產生肯定程度的收縮,影響產品質量,給消費者造成損失和麻煩。因此,織物在出廠前,應預先回縮,使之獲得穩定的形狀。采納預縮機進行預縮整理可以減少織物的經向收縮。
常用的預縮機有膠毯預縮機、呢毯預縮機和阻尼預縮機。它們適宜于棉及棉型織物的預縮后整理,可使縮水率下降至1%以下。
一、膠毯預縮機
1１膠毯預縮機理

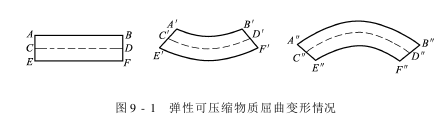

織物的收縮是由橡膠毯、進布加壓輥和加熱承壓輥之間的壓力以及橡膠毯彈性收縮所產生的作用而形成的。橡膠毯受力發生彎曲時,可以看出它的外弧伸長,內弧收縮;若將該橡膠毯反向受力發生彎曲時,則原來伸長的一邊發生收縮,而原來收縮的一邊發生伸長,如圖9-1所示。

若將含濕的棉織物緊貼在橡膠毯表面,則該織物將隨著橡膠毯發生形變,隨著橡膠毯伸長和壓縮而發生伸長和壓縮,使織物緯紗密度增加、經向收縮,達到肯定的預縮效果。

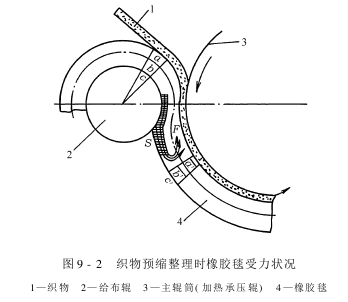

如圖9-2所示,在進行機械預縮后整理時,橡膠毯隨導輥而運行,伸長、壓縮不斷變換。進布時將織物緊貼在橡膠毯伸長部位a處。當橡膠毯圍繞于給布輥時,外側表面伸長,內表面縮短即a>b>c,運轉至加熱承壓輥后,a段由伸長變化為縮短,b段不變(b為膠毯中部),c段發生伸長,這時出現a′<b′<c′。由于b=b′,因此a>a′。由于給布輥和加熱承壓輥之間的壓力作用,使橡膠毯受到劇烈壓縮而變薄伸長,而運行到S點時,這種擠壓作用消逝,橡膠毯將向外恢復彈出,產生了向后擠壓的作用力F,這個反作用力使得橡膠毯緊壓于承壓輥,也就將織物緊貼在了橡膠毯上,不能滑動。這樣織物的形狀將完全按橡膠毯變形,進入壓縮區域,橡膠毯壓縮,織物也隨其壓縮即發生收縮,從而達到了預縮的目的。當橡膠毯離開承壓輥時,織物必須馬上離開橡膠毯。因此橡膠毯在后面的導輥上又呈拉伸狀態,如織物不及時離開橡膠毯將又會被拉伸而去除預縮效果?？椢锷系乃趾图訜嶙饔迷黾永w維的可塑性,提高了織物的預縮效果。

從織物預縮機理可知,織物的預縮效果取決于膠毯厚度、給布輥和承壓輥之間的壓力、織物的含濕狀況以及承壓輥的溫度。因此,膠毯厚度越厚,壓力越大,含濕量越均勻,溫度越高,織物的預縮效果就越好。
2１膠毯預縮機的類型及結構
目前使用的膠毯預縮機主要有簡式三輥橡膠毯預縮機、布鋏鏈預縮后整理聯合機和一般三輥橡膠毯預縮機等。

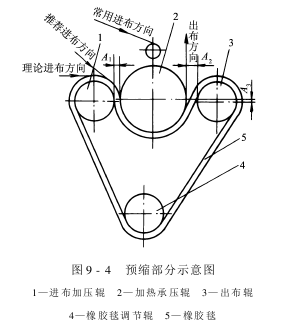

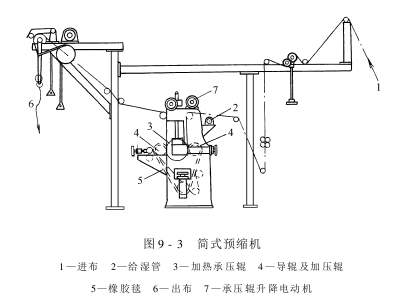

(1)簡式三輥橡膠毯預縮機:如圖9-3所示,它由進出布裝置、給濕裝置及三輥橡膠毯預縮裝置組成。其核心機構是三輥橡膠毯預縮裝置,如圖9-4所示,它由橡膠毯、加熱承壓輥、加壓導輥及橡膠毯調節裝置等組成,承壓輥用蒸汽加熱,給濕采納水管噴霧給濕。

織物運行過程為:進布架干進布→水管噴霧給濕→三輥膠毯預縮→落布架落布該機結構簡單,成本低,操作方便,但預縮效果不穩定。

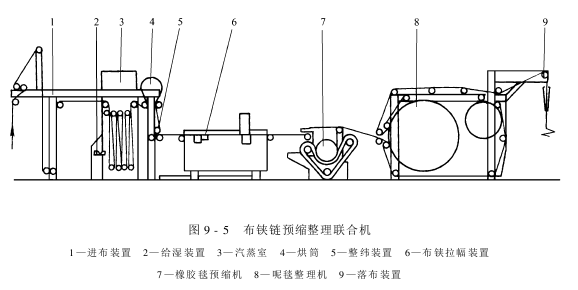

(2)布鋏鏈預縮后整理聯合機:如圖9-5所示,全機由進出布裝置、汽蒸給濕裝置、短布鋏拉幅裝置、三輥橡膠毯預縮機及呢毯烘干部分組成。進出布裝置由張力器、吸邊器、喂入輥及布速測定儀組成。給濕采納噴霧和汽蒸箱,以提高滲透吸濕效果。短布鋏拉幅裝置使織物平坦無折皺地進入三輥膠毯預縮機,并能依據工藝需要調整織物的喂入速度和經、緯向張力。預縮裝置是預縮機的核心部件,由進布、加熱承壓輥、橡膠毯、加壓輥、橡膠毯導輥及張力調節器、橡膠毯冷卻等裝置組成。呢毯烘干機的作用是對經三輥橡膠毯預縮的織物進行烘干定形,以保證織物的縮水穩定性,并能改善織物的手感和完澤。

織物運行過程為:進布架干進布→給濕箱噴霧給濕和蒸汽給濕→單烘筒預烘→短布鋏拉幅→三輥橡膠毯預縮→呢毯后整理機平燙烘燥→冷卻裝置冷卻→去除靜電→落布架落布。

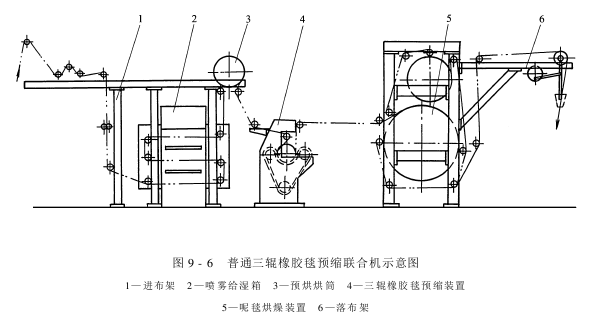

(3)一般三輥橡膠毯預縮聯合機:結構如圖9-6所示。它和布鐵鏈預縮聯合機相比,只是少了一個短布鋏鏈拉幅裝置,給濕部分采納給濕箱給濕,給濕箱內裝有噴汽管和噴霧管,織物可雙面噴霧給濕,也能噴霧和蒸汽加熱同時進行,以提高織物的滲透給濕率。

織物運行過程為:進布架干織物進布→給濕箱雙面噴霧給濕→單只烘筒預烘→三輥橡膠毯預縮→呢毯熨燙烘燥→落布架落布。
