ASGD749型撓性劍桿織機是蘇州三和機械有限公司(原蘇州第二面料機械廠)自主開發的一種新型劍桿織機,具有性能優良,品種適應性強,操作簡便等特點,是有梭織機的替代產品。
機架 機架由高強度鑄鐵鑄造而成,結構主要由前后分別機架組成,前機架由左右大墻板和連接它們之間的前下?lián)螜n、后撐擋、中撐檔、胸梁以及外支架,還有站在左右大墻板上的左右墻板,前后上梁,以及左右斜撐和上撐擋等,它們是保證整個機架穩固的重要組成部分。
適織品種 適用于織選粘膠絲、化學纖維、棉、混紡化纖織物紗為原材料的中厚型平紋、斜紋、緞紋以及提花織物,該機可配多臂機,可容納16頁綜框。
送經機構 自動調節式送經機構,單導輥彈簧加壓,采納放射式多棘爪、棘輪和液壓阻尼裝置。
開口機構 多臂開口,配置回綜裝置。
引緯機構 撓性劍桿引緯,中心交接。
選緯機構 由多臂機紋板操縱,4片選色提綜臂,通過鋼綜繩抽拉選色桿實現選緯。機械式4色任意選緯或機械式6色選緯。
卷取機構 間歇式七齒輪系卷取,按緯密要求選取相應變換齒輪,即可獲得所需緯密。
操縱系統 采納單片計算機實現系統輸入輸出操縱,電動機直接啟動,直接制動,角度傳感器用霍爾開關,實現一緯、寸動、斷經自停,斷緯自停,緊急停機等功能。

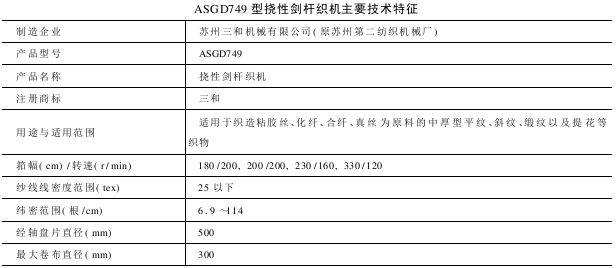

型號示意:
