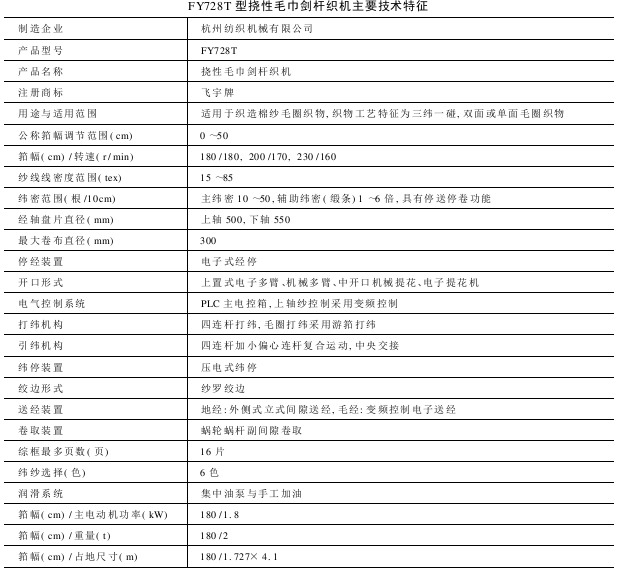

FY728T型撓性毛巾劍桿織機是杭州布料機械有限公司在HJ728型撓性劍桿織機基礎上設計的毛巾劍桿織機。適應棉花紗線毛圈的織造,實現三緯碰毛?？煽椩烀?、浴巾等。
開口機構 采納上置式電子多臂機(GT221型改制),回綜箱彈簧回綜,采納機械毛巾提花機,也可配電子提花機。
引緯機構 采納四連桿加小偏心連桿貼合休閑,帶動傳劍箱,實現緯紗中心交接。
打緯機構 打緯機構采納四連桿打緯,通過曲軸,牽手和筘座實現打緯。毛圈的打緯通過安裝在筘座腳上的提軸實現起毛游筘的打緯,形成毛圈。
送經機構 上送經:上送機構采納變頻電動機操縱,毛紗探桿的休閑通過傳感器反饋至變頻器操縱,實現毛巾上紗的穩定張力操縱。下送經:采納外側式站式間隙送經,張力桿的反饋系統實現穩定張力操縱。
卷取機構 采納蝸輪蝸桿副、棘爪副傳動,實現間隙式卷取。
選緯機構 采納機械6色選色,由多臂機或提花機直接操縱。
停送停卷機構 本機具有停送停卷機構,實現起毛和平布織造的轉換及鍛檔毛巾的織造。
密緯倍數為1～6倍。停送停卷的實現由開口機構提供信號電磁鐵執行實現。
電氣操縱 本機操縱由PLC操縱,進行合理的軟件、硬件配置。通過變頻器、傳感器、接觸器以及其他電氣元件完成對毛巾劍桿織機的操縱,具有技術先進功能齊全,結構合理、穩定性好、且外形美觀等優點。
