剪刀機構的作用和分類:一般噴氣織機剪刀機構可分為供紗側剪刀機構和傳動側剪刀機構兩部分。供紗側剪刀的作用是每次引緯后及時剪斷緯紗,以便下一次引緯。傳動側剪刀的作用是從布邊上剪除多余緯紗,使布邊整齊美觀。

剪刀按驅動方式可分為機械式和電動式兩類。

1.機械式剪刀機構

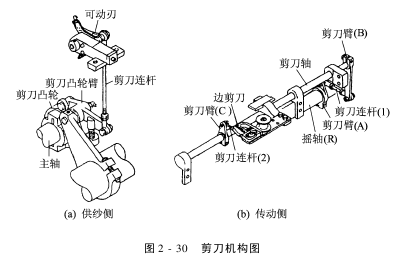

(1)供紗側的剪刀機構(左側):此機構安裝在胸梁上的滑座上。每次引緯后剪斷織物和主噴嘴相連的緯紗,以便下一次引緯。機構見圖2-30(a)。

供紗側剪刀的驅動方式:

主軸上的剪刀凸輪轉動,推動剪刀搖臂拉動剪刀連桿,驅動剪刀動刃動作。在每次打緯后按設定的定時進行剪緯。供紗側剪刀每次動作都必須將緯紗剪斷,否則就無法進行下一次引緯。供紗側剪刀設置在主噴嘴和布邊之間。剪紗時間在30°,此時,緯紗已和經紗交錯,主噴嘴高壓氣流已停止噴射。緯紗被剪斷后,在常噴噴氣流作用下,停留在主噴嘴內,等待下一次引緯。

(2)傳動側剪刀機構(右側):安裝在織口前的邊撐桿前側。當緯紗的末端和捕邊紗交錯后向織口方向移動抵達剪刀處,剪刀將緯紗剪斷,捕邊紗和布分別并被捕邊卷取機構回收到廢邊紗桶中。將大于布幅的多余緯紗從布邊上剪除的目的是使布邊整齊美觀。機構見圖2-30(b)。

傳動側剪刀機構的驅動方式:

按動力來源不同有兩種方式。一種是由裝在右開口軸上的偏心凸輪和復位壓簧為動力,經兩組串聯的四連桿機構驅動剪刀動刃,織機每?jī)赊D(zhuǎn)剪切一次。另一種是以搖軸的休閑為動力源,搖軸的擺動使剪刀臂動作,經剪刀連桿、剪刀臂B,帶動剪刀軸使剪刀軸上的剪刀臂C帶動剪刀連桿(2),驅動剪刀動刃動作。這套裝置在織機每一轉剪切一次。后一種機構較簡單,動作次數多,剪刀壽命相對較短。

2.電動式剪刀 電動式剪刀機構工作原理:由一個曲柄連桿機構作為執行部件,單獨電動機驅動曲柄做圓周休閑,通過連桿使搖桿做往復擺動,搖桿一端固定的剪刀動刃就會不斷地張開閉合,完成剪切動作。

傳動側電動機轉速應小于或等于織機轉速,確保剪刀每剪一次織機多打兩緯,剪刀動作過快則剪刀壽命短,剪的太慢則對剪刀銳利程度和剪切力要求高。

供紗側剪刀必須保證電動機帶動的機構和織機曲軸運轉同步,并能在規定的時間內完成剪切動作。
